Při specifikaci koncových komponent lineárního modulu s poháněným pásem je řadová velikost pouze výchozím bodem. Poháněný konec a volnoběžný konec používají různá pouzdra a jejich montážní rozhraní musí odpovídat zbytku sestavy.

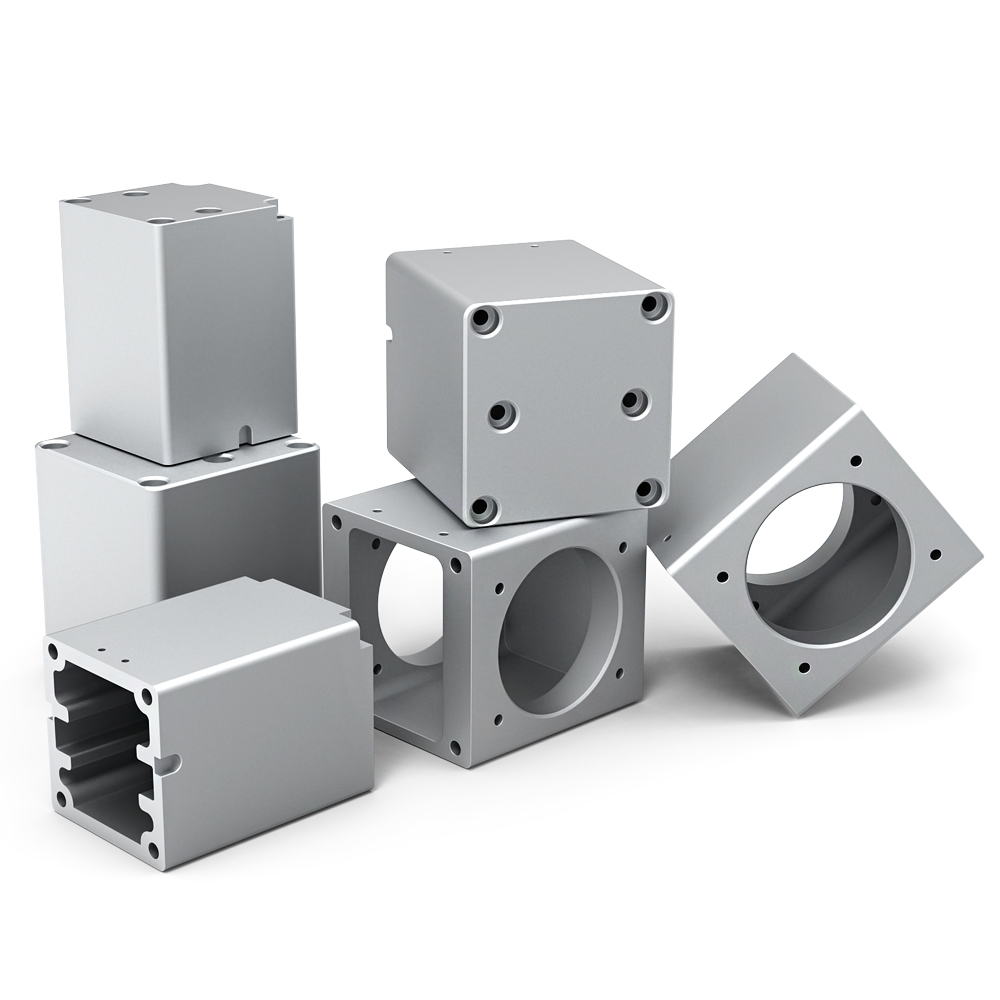

rodina pouzder kladky pro řady 65 a 80 Společnost Hengdong Aluminum přidala čtyři pouzdra pro moduly řad 65 a 80. Každá řada má pouzdro poháněného konce a pouzdro volnoběžného konce . Identifikace jak řady, tak polohy konce před objednávkou pomáhá zabránit nesouladu na rozhraní motoru nebo modulu.
| Série | Poháněný konec (hlavní kladka) | Konec napínacího kladkou (sekundární kladka) | Označení klíčových prvků na výkresu |
|---|---|---|---|
| 65 | HD-BT65A-ZLZ-A | HD-BT65A-FLZ-A | Poháněná kladka: otvor Ø42, 8 × M5 Napínací kladka: délka 89,5 mm, 2 × M3 |
| 80 | HD-BT80A-ZLZ-A | HD-BT80A-FLZ-A | Poháněná kladka: otvor Ø62, 8 × M5 Napínací kladka: délka 90 mm, 2 × M4 |

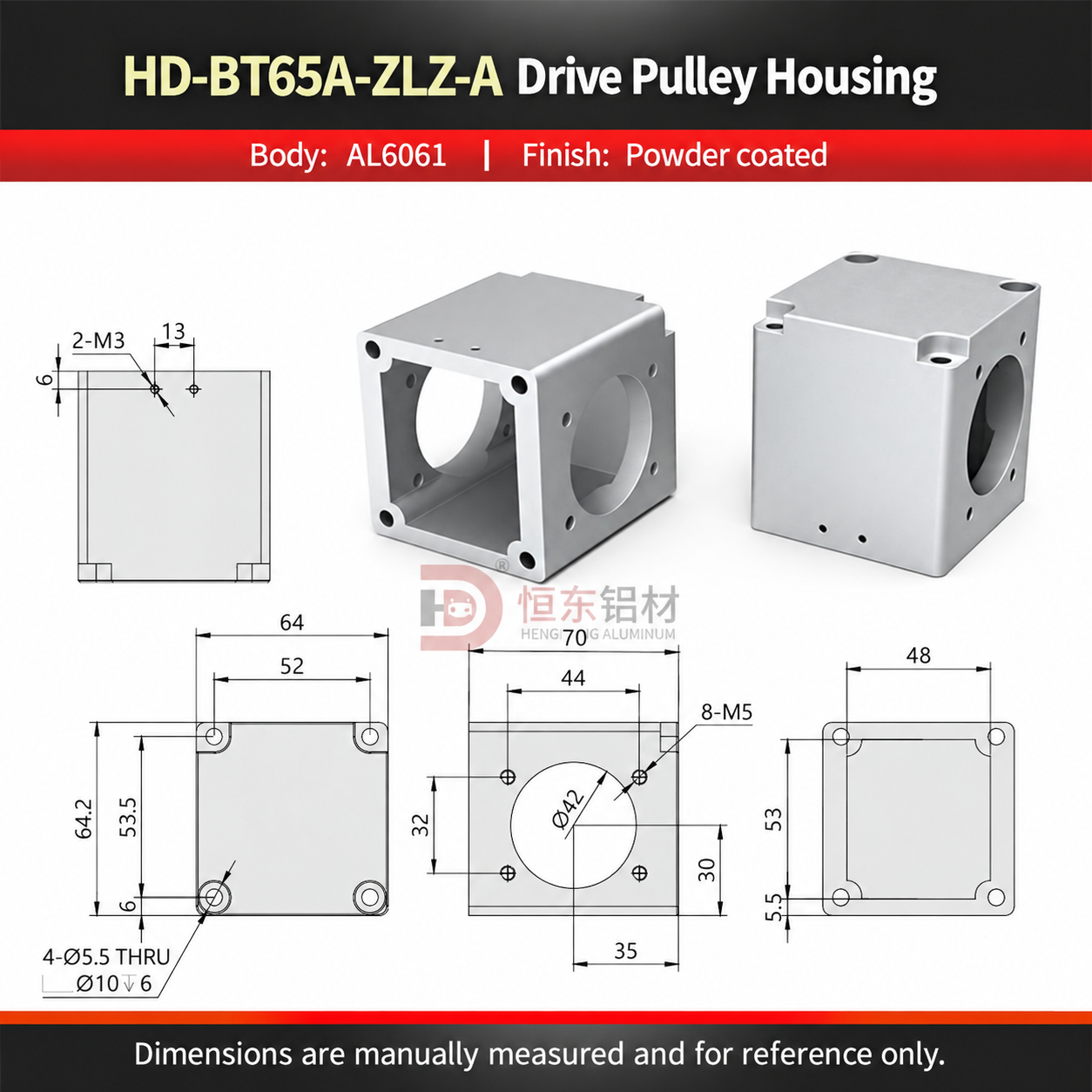

Trh Pohonné pouzdro HD-BT65A-ZLZ-A má středový otvor Ø42 a označení 8 × M5 otvorů na straně směřující k motoru. Středový otvor Ø42 je jedním rozměrem pouzdra; kompatibilita s motorem závisí také na přírubě motoru, vzoru montážních otvorů, hřídeli a uspořádání převodovky.

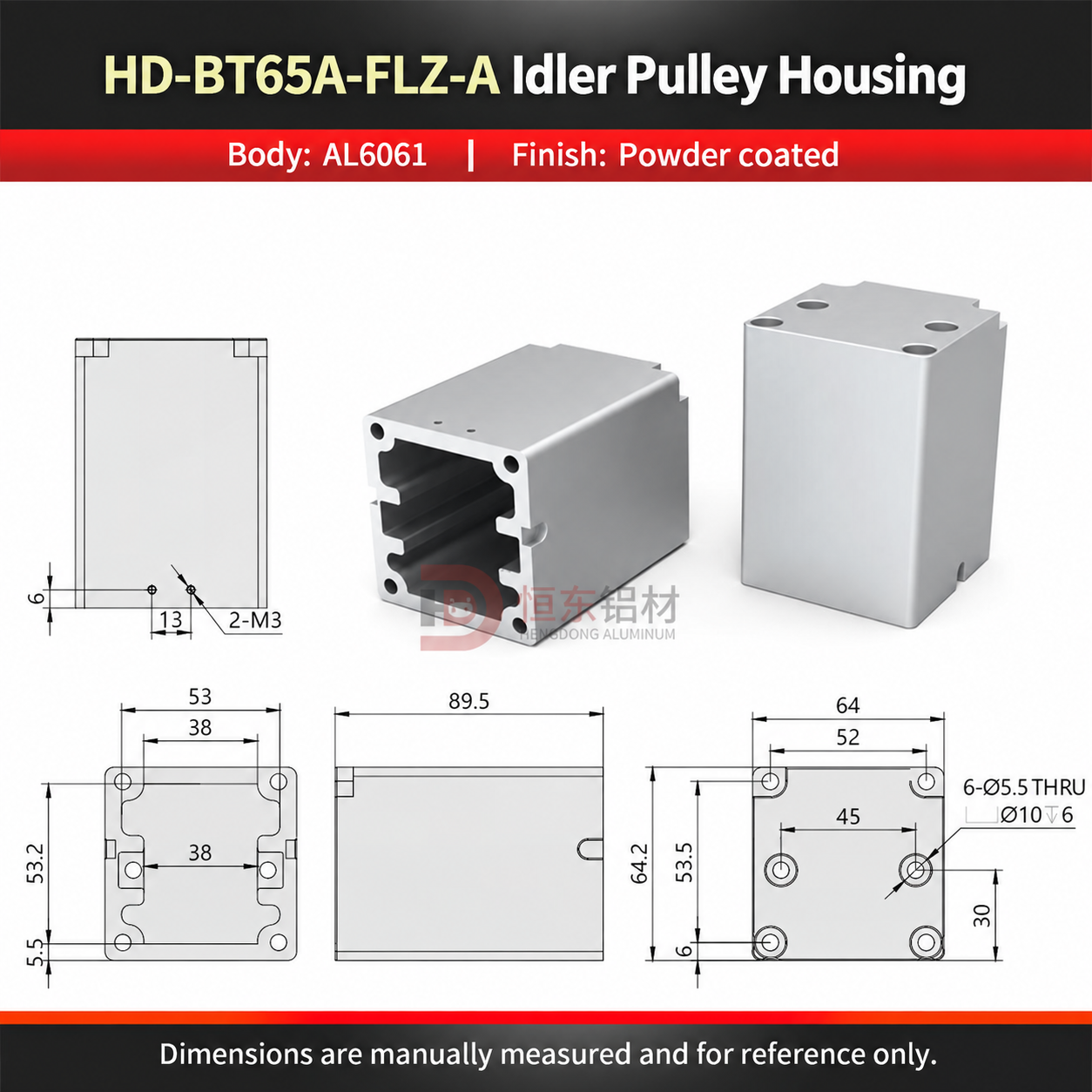

HD-BT65A-ZLZ-A · pohonné pouzdro řady 65 Trh Pouzdro napínacího kola HD-BT65A-FLZ-A je znázorněno s celkovou délkou 89,5 mm. Jeho montážní plocha je označena 6 × Ø5,5 průchozími otvory s vyfrézovanými závěsnými ploškami Ø10 o hloubce 6 mm; dále je uvedeno samostatné označení 2 × M3 otvorů. Slouží pro jinou koncovou polohu než pohonné pouzdro.

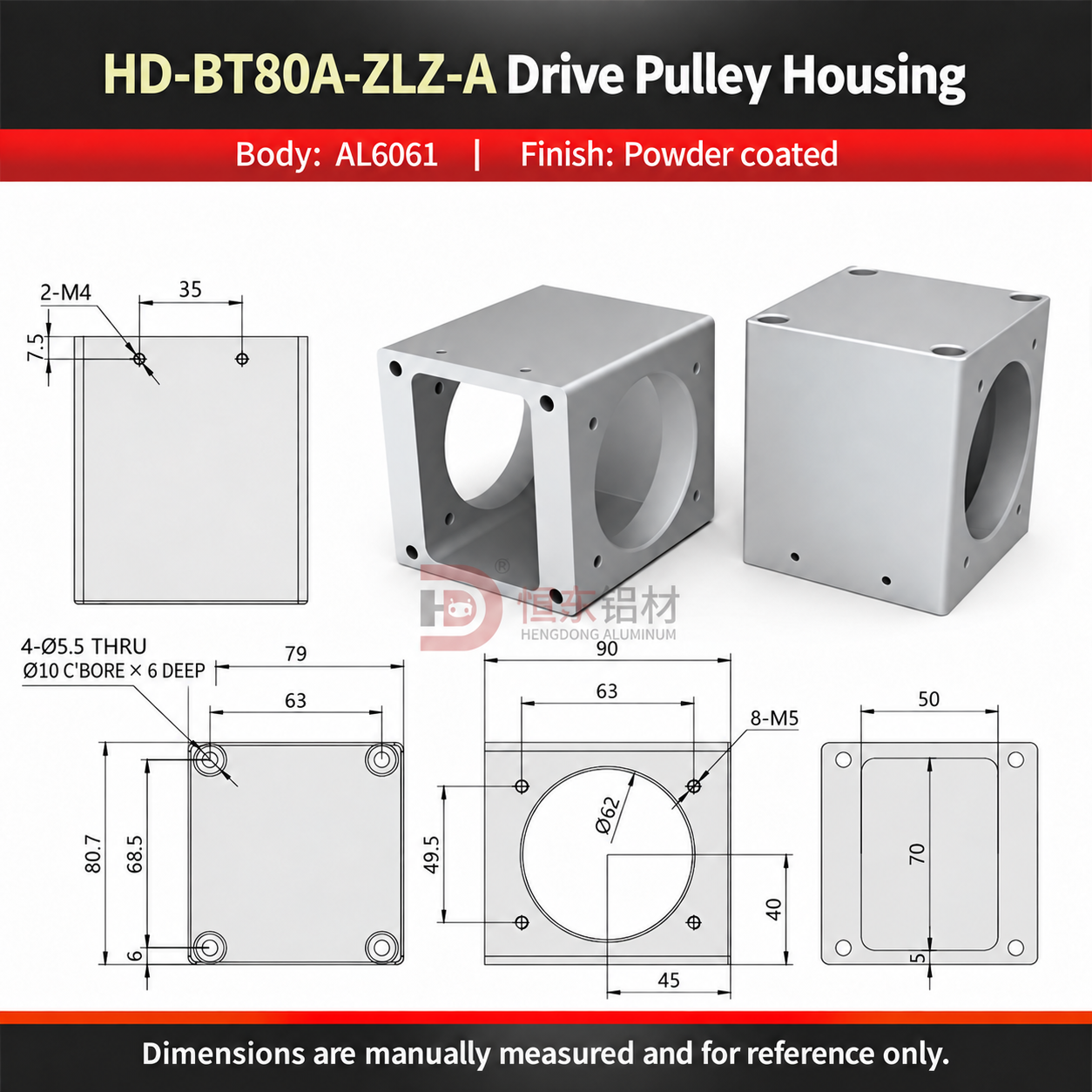

HD-BT65A-FLZ-A · pouzdro napínacího kola řady 65 Trh Pohonné pouzdro HD-BT80A-ZLZ-A je označeno středovým otvorem Ø62 a 8 × M5 otvory na straně směřující k motoru. Tento otvor se liší od součásti řady 65, proto by mělo být uspořádání na straně motoru ověřeno proti kompletnímu výkresu sestavy řady 80.

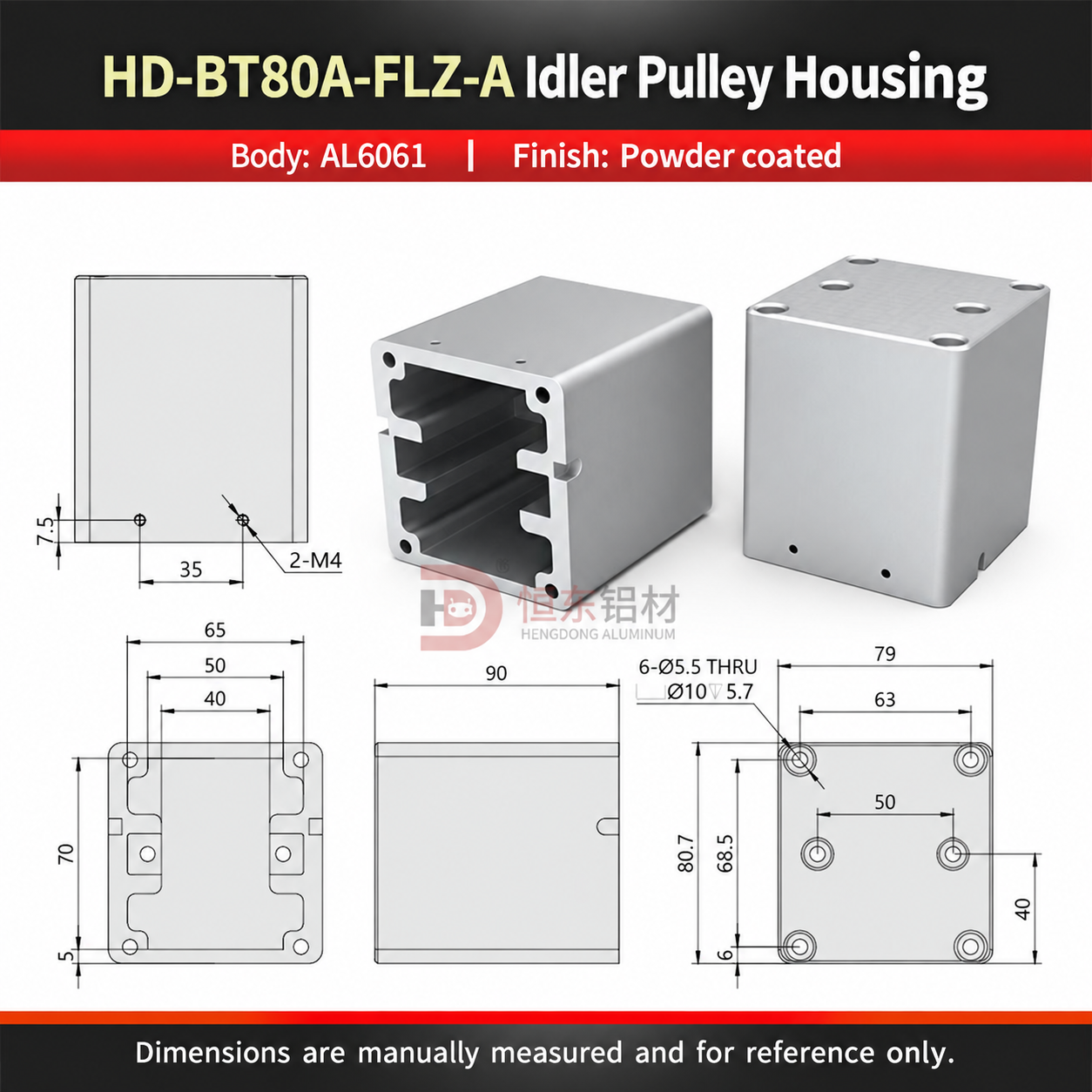

HD-BT80A-ZLZ-A · pouzdro na straně pohonného hřídele řady 80 Trh HD-BT80A-FLZ-A pouzdro na straně volného kola je zobrazeno s celkovou délkou 90 mm. Montážní stěna je označena šesti průchozími otvory Ø5,5 a šesti vyfrézovanými závěsnými otvory Ø10 o hloubce 5,7 mm, navíc samostatným označením dvou otvorů pro šrouby M4. Tyto údaje se liší od pouzdra řady 65 a musí být ověřeny podle čísla modelu.
Dodané obrázky výrobku uvádějí materiál těla jako AL6061 a povrchovou úpravu jako prahově natřené . Rozměry na obrázcích jsou uvedeny jako ručně změřené a slouží pouze pro orientaci. Před výrobou nebo instalací potvrďte konečné výkresy a komponenty pro spojení.
Zašlete nám výkres vašeho modulu, specifikaci profilu a údaje o motoru, abychom zkontrolovali vhodné modely pouzder na poháněném a napínacím konci pro vaši sestavu.
