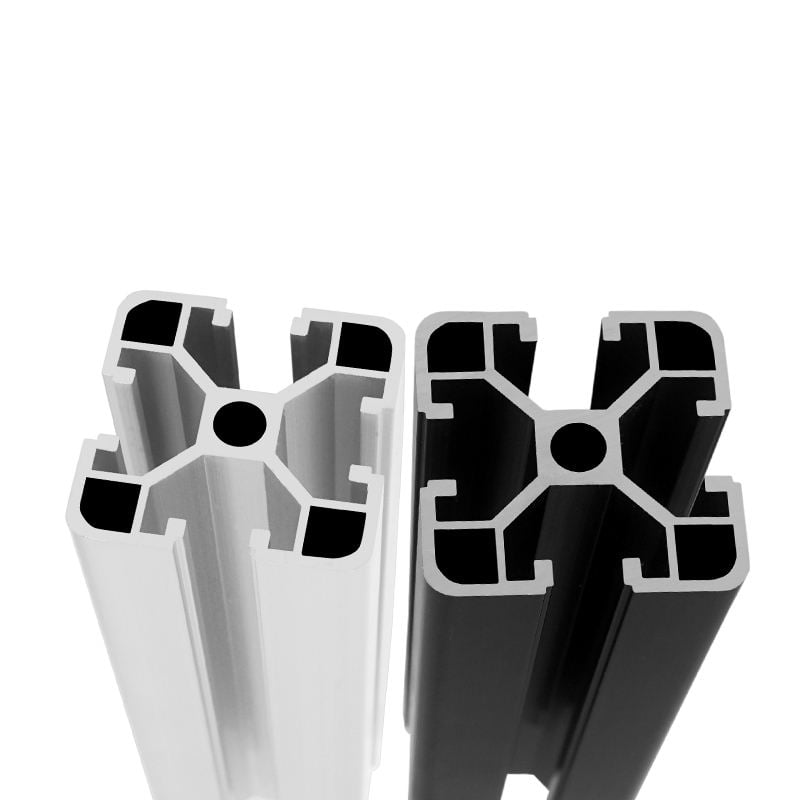

Tá géag tír áirithe T ar phróifílí alúmainim leataobh orthu a fhágann go féidir nithe a chur le chéile modúil ar mhodúil leis na fasteners speisialta a labhraíonn gach duine faoi. Nuair a dhéantar na próifílí seo, tosaíonn siad le barraí alúmainim mbunta arna teasú timpeall 450 go 500 céim Celsius. Ansin tagann an cuid fírinneach draíochta nuair a bhíos an ceann beagán á scaoilte tríd na meaisíní éadóigeacha deasta ar phréidh idir 15,000 agus 25,000 punt ar orlach cearnóg. Síoródh tú sin cosúil le dúbailt fiacla a scaoileadh as tuib, ach bíonn gach rud déanta le cruinneas leibhéal maonla suas le 0.1 milliméadar. Is iad na gnéithe struchtúrtha atá freagrach as an úsáidíocht mhaith a bhaineann leis na próifílí seo a ligeann ar gach cineál tógála saincheaptha.
Tacaíonn an dearadh seo le comhdhúil mar atá, gan uirlisí, agus ag coimeád intégráide struchtúrtha ar fud feidhmchláir éagsúla.
Tá sé dhá chur in iúl alúmanam amh nach mórach i bpróifílí T-slót oibre i gceithre staid chriticiúla:
Línte eascrúlaíochta nua-aimseartha a bhaint amach suas le 95% bainistiú ábhair i gceart mar gheall ar rialúcháin phróisis dhofheicthe, mar a luaitear i tuarascáil 2024 ar an tionscal eascrúlaíochta .
| Alloy | Neart Tension | Neart toradh | Cás Úsáide Típíoch |
|---|---|---|---|
| 6063-T5 | 186 MPa | 145 MPa | Córais eachtracha |
| 6005-T5 | 214 MPa | 185 MPa | Treoracha róbóitíce/automaidiú |
| 6105-T5 | 255 MPa | 215 MPa | Struchtúir lucht trom |
Nuair a bhaineann sé le comhdhúile, bíonn 6063-T5 ar an gcrích rogha do mhéaraí go leor mar is annamh a bhíonn obair bheag le déanamh le linn próiseas easnachta. Tá thart ar 40% níos lú deacrachta ann i gcomparáid le 6005, agus tugann sé críochnú níos fearr ar an aeráid tar éis próiseála. Mura bhfuil an tionscadal ag teastáil ó chuid a chaithfidh streiceanna móra a sheasamh, b’fhéidir gur mhaith leat breathnú ar 6005-T5 fiú amháin go bhfuil sé níos mó ná gnách. Taispeánann tástálacha ó ASTM B221-21 feabhsú thart ar 15% sa fhaiseantais in aghaidh tuirse. Ag labhairt faoi theamhanna, is é an tráchtas T5, áit a scaoiltear ar an gclúdach ar dtús sula ndéantar aoisithe as art, a ardú neart idir 10 agus 20 faoin gcéad i gcomparáid le T6 nuair a bhreathnaítear ar fheidhmniúcháin bearra slota go sonrach. Déanann sé sin T5 go háirithe oiriúnach do na comhpháirteanna iomcoimse tintrim áit nach féidir failt a ligean.
Tá sreacha alúmainim le slott T ag teacht ar chuid riachtanach de mhéid mór oibre monarálaithe mar gheall ar an méid struchtúrtha atá acu agus ar an luas a dtógann iad a chur le chéile. Taispeánann staitisticí go mbraitheann thart ar 60 faoin gcéad de na foirgnimh ar na próifílí seo do gach rud ó thógáil stáisiún oibre módúlacha go cruthú córas um láimhseáil ábhar agus fiú ar shocrú comhscairteanna cosanta timpeall innealtóireachta. Tá an tionscal carrthógair fite fuaite leis an teicneolaíocht seo freisin. Ceadaíonn na frámaí T slot 40 faoi 40 miliméadar do tháirgtheoirí cruthú jiganna easpóideacha a laghdaíonn am socraithe go suntasach i gcomparáid le roghanna traidisiúnta buailte as stáil a fheicimid in áiteanna eile. An rud a dhéanann na próifílí alúmainim seo standáil amach ná a n-ábhar dúshláintú dóibh, go háirithe nuair a dhéantar iad ón réimse sóchta 6063 T5. Téann an gné seo go háirithe in áit bhreise saotharlanna ábhair bia á phróiseáil áit a bhfuil cáilíochtaí glanachta agus fhadhbanna feabhascháin innealtóireachta ar bharr an liosta.
Tá ailúmanam T sleamhnaighthe tar éis teacht ar mhaiséal iarrachtaí uathaithe mar gheall ar a chothrom na tréide a bhfuil iontach ann, le neart malarta ag teacht timpeall 215 MPa. Is maith le hinnealtóirí oibriú leis nuair a thógann siad armacha róbóta agus crainn reoiltóra mar gheall ar an gcruthlacht a fhaigheann siad gan bheith ag cur bearnaí breise air, chomh maith leis sin fanann na struchtúir seo cruinn fiú nuair a dhéanann siad gníomhaíocht le lucht a athraíonn. Thaispeánadh rud suimiúil sa tuarascáil tionsclaíochta seo caite bhliain amháin - is minic a roghnaíonn comhtháthálaithe córais (thart ar 7 as gach 10) sleamhnuithe ailúmanaim in ionad chrainn traochta traidisiúnta nuair a shocraíonn siad cealla prótáise róbótacha. Cad é atá le dearmad ort faoi phróifílí T sleamhnaighthe? Déanann siad é níos éasca comhpháirteanna éagsúla cosúil le soilseoirí, gnéithe pioncaíocha agus móitirí searbhó a shuiteáil. Redaimíonn an próiseas socraithe simplí seo am an urraíochta go dtí thart ar 40 faoin gcéad de réir sonraí réalta, agus fanann cruinneas suímh laistigh de thart ar leath mhilliméadar atá atáibhthe idir rithanna éagsúla.
Tá níos mó dearadóirí tionsclaíocha ag casadh ar airgead t-slota nuair a chruthaíonn siad crúca teicneolaíochta agus scaradhacha eachtracha a dhéanann cothrom idir feidhm agus croílíne. Cruthaíonn an críochnú amadáisithe ar na hábhar seo uirlisí atá in ann fadhbanna a sheachaint agus go bhfuil deiseadh maith orthu, rud a fhágann go bhfuil siad oiriúnach do ghardaí slándála agus do chruca seomra glan a chaithfidh riachtanais ISO 14644-1 Rang 5 áiríte a chur i bhfeidhm. Agus ná déan dearmad de na hairíonna teasa freisin. Ag thart ar 167 W/mK de chonduchtacht teasa, oibríonn an t-airgead seo go han-mhaith mar bhealach pasach chun teas a scaipeáil. Déanann sé seo é a bheith an-mhéadúil i áiteanna cosúil le héinreacha monaraithe comhdhlúthán ina bhfuil tábhacht mhór le brath ar theaschaine ceart a choimeád chun optaicí réadúla agus comhpháirteanna leictreonacha a chosaint.
Is é an t-ardán mómainte, a thugtar I air go minic, an méid a léiríonn cé chomh ina choinneáilte atá cruth i gcoinne fórsaí bholgtha. Nuair a bhreathnaítear ar phróifílí T-slot go sonrach, is féidir leis na próifílí níos leithne nó le ballaí níos tiubha a bheith timpeall 40 faoin gcéad níos cruinne comparáis le próifílí níos lú faoi luchtanna cosúla de réir fhreastalaí ASM International ó 2023. Don innealtóirí atá ag obair ar dheasghnáithe fréamhacha do réimsí cosúil le maonlann CNC nó córas trasmhara, tá an uimhir seo thar a bheith tábhachtach toisc go gcaithfidh aon bholgadh fanacht ar fhadhb amháin íseal—de ghnáth níos lú ná 0.1 milliméadar ar gach méadar fada. Seachas sin, scarfaítear an cruinneas a theastaíonn chun oibríochtaí mhionsaothair a dhéanamh nó suíomh cruinn a aimsiú.
Is é an luach críche torshúil, a labeláilte go minic mar J, an méid a insíonn dúinn conas a chloítear comhfhorsa struchtúrtha i gcoinne fórsaí casaidh. Tá tábhacht mór leis an airí seo nuair a bhíonnimid ag dealú le rudaí cosúil le bheamaí cantilever nó meicníochtaí arm robotacha ar a dtuigtear i bhfoinseacha déanta. Mar shampla, tógálca 40 faoi 40 miliméadar caighdeánach le ballaí thart ar 3 miliméadar tiubh. De ghnáth, tá luach J timpeall 16,800 mm ar an gcéad cheathrú cónaí ar phróifíl den tsórt sin. Sin annsin, is féidir leis tuirse cothrom le 85 Nm a shealbhú sula dtosóidh sé ag taispeáint aon shaincheann de dhíchumais, agus fanfaidh an t-asdhlúthrú uilig faoi leath chéim ar gach méadar fada. Cuireann innealtóirí adhmhaineacha go leor ama isteach ar athrú cruth na bpróifílí seo toisc go bhfuil orthu an pointe millte idir rud éigin éadóigh go leor chun oibriú ach dosta go leor freisin chun feidhmniú i gceart, agus roghanna suiteála ábhartha i mbuntáistí éagsúla a fhágáil in ann.
Nuair a ríomhtar streis bhruite (sigma), bíonn ingineoirí ag faire ar an bhfoirmle bhunúsach seo: sigma cothrom le M i gceann y roinnte ar I. Anseo, seasann M do mhoiméadú bhrúcaidh atá ar an mbata, agus léiríonn y cé chomh dífhoraithe atá againn ón ais neodrach. I sitheáin an saol fíor, cosúil le dearadh bandaí iompair do thionscail, is féidir le formhór na gcomhdhúileamh alumnamail suíomh suas go dtí thart ar 120 MPa sula dtosnaíonn siad ag taispeáint comharthaí teipthe. Bíonn an uimhir sin tábhachtach nuair a shonraítear ábhair do na feidhmchláir chomh trom-shaothair seo. Chun rudai a choinneáil ó bheith ag titim ró-mhór, féachann dearadóirí freisin ar ríomhanna difreálachta tugtha ag cothromóid eile: delta cothrom le cúig w L ar an gcéad cheathrú thar trí cúig céad ochtó a haon déag E I. Sa chás seo, tagraíonn E do Módal Young a mheasann cruaich an ábhair, agus fanann I againn mar luach iontaofachta moiméidú. Is minic a shonaiceann profisiúntaí pacaí bogearra speisialaithe aonair do phróifílí sonracha seachas ríomh na ríomhanna seo go léir de láimh. Cabhraíonn na cláracha seo le cothromaíocht a dhéanamh idir intégráid struchtúrtha agus meidhreanna costais, ag cinntiú go bhfuil comhbhuidneanna láidre go leor gan a bheith ró-throm nó ró-chostasach.
Athróidh an fachtóir slándála go leor ag brath ar an gcodladh atá i gceist. De ghnáth, teastaíonn imshruthadh slándála thart ar 3 go 1 do chodlacha stad, agus rud thart ar 8 go 1 do chur chuige dinimiciúla. Mar shampla, bíodh sé mar chóimheal róbóta a láimhseálann paileití. Má tá ráta air don 500 kg, ansin de réir na teicneolaíochta ba chóir go láimhseáladh sé trí huaire sin an méid súmite go dtí go mbriseadh sé i gcompleat. Cén fáth leis na huimhreacha móra seo? Bhuel, cuirfidh déantóirí na himshruthachtaí seo isteach iad féin chun cláraithe go léir de athróga a phacáil. Tá toleráiní beaga sa ghairdín féin de ghnáth laistigh de chomhartha nó míniús 0.2 mm. Ansin tá leathnú teasa ann a chuireann 12 micriméadar eile san áit gach méadar in aghaidh céim Celsius. Agus nár cheart dúinn cailliúint agus scrios thar am a dhéanamh? Oibríonn roinnt róbóití tionscail ar milliún cícil sula gcuirtear codanna iondalaíochta orthu. Déanann na himeachtaí slándála forbartha seo cinnteach go leanann gach rud ag rith go glan fiú nuair a théann sé trom ar an bhfeirm thionsclaíoch.
Míníonn imshluaiteach alúmanamh slit-T a seasamh amach mar gheall ar a mhéid atá in ann athrú, ós rud é na géagacha idirbhriseála sin a ligean do dhaoine comhdhlúcháil rudaí go tapa gan uirlisí a úsáid i bhformhór na saothar. Oibríonn na slitethe T caighdeánacha seo go han-mhaith le gach cineál hardwear, cosúil le cnagáin T, formhór na mbearnaí, agus cineálacha éagsúla painéal, rud a dhéanann iad ríthábhachtach nuair a chomhdhlúcháiltear rudaí cosúil le burlaí oibre inrochtana, clúdach cosanta timpeall innealt, nó fiú forbairtí maidir le róbait. D'fháisc an Institiúid Bhunaithe Cuirp in 2023 tuairim réasúnta suimiúil freisin. D'fhógair siad go bhféadfadh na córais mhodúlacha slit-T seo laghdú a dhéanamh ar aimsir forbartha próitéapais faoi thart ar 40 faoin gcéad i gcomparáid le réitigh éadachta airgid traidisiúnta. Tá trí chúis phríomha ann go de facto ar tharlaíonn sé seo, ach beidh muid ag dul isteach san ábhar sin go gairid.
Luascann an modhnáil seo nuashonrú agus laghdaíonn sí am isteachta le linn athchóiriú.
Tá próifílí meascán T déanta de 6063 T5 agus 6005 T5 ar fáil le airíonna oibreúil mhaith lena n-áirítear neart malartach atá idir thart ar 24,000 agus 30,000 psi. Ciallaíonn sé sin go bhféadfadh oibrithe pollanna a dhráil nó caighníomhacha a ghearradh ar an suíomh oibre gan imní mór faoi struchtúr a laghdú. De réir sonraí ón tionscal ón mbhrathnúchán ar fhraisliú ón mbliain seo caite, tosaighthas ag cur i bhfeidhm na heitilgí modúlacha seo ag dtuairim is seacht as deich d’fhabhróirí nuair a thógann siad a gcuid socruithe uirlisí saincheaptha. Téann an crích anodaithe ar na hábhar seo i gcoinne teorainn maolúcháin agus corróidithe go han-mhaith. Chomh maith leis sin, glactar go héasca le lipéid, ionsamhlóirí agus na beagáinín fréamhphneimiteacha, rud a dhéanann suiteáil níos éadroime i gcoitinne do dhuine ar bith a oibríonn leo laethúil.
Feidhmniúcháin T slot mar mheán idir smaointe ar pháipéar agus suímh tháirgeála i ndáiríre, mar soláthraíonn siad crainn shaincheaptha atá in ann a bheith á n-úsáid arís is arís eile chun leaganacha éagsúla a thástáil. Chonaic fabhrac amháin do bhatairí gluaisteán leictreach go ndropáil a gcostais go suntasach nuair a d'úsáid na hoibrithe forleathadh airgid tréidliúite le haghaidh an chéad chéime den dearadh, ag sábháil timpeall $62,000 sa chostas níos déanaí nuair a d'athraigh siad go dtí ceangail stáilneumhcaite. Tá na crainn T slot seo neamhspleách níos láidre ná stáilne gnácha ach bíonn siad níos éadroime freisin – go hairdiúil 1.5 go 3 uair níos fearr ó thaobh choibhéise meáchan de. Tugann siad suas faoi 1200 pound ar chúlán gar teastáil ach fanann siad éadroime go leor ionas gur féidir le dhá duine iad a oiriúnú gan uirlisí speisialta. Déanann sé seo cúrsaí slándála agus mionla a chur in iúl.
I rnaidhm staircáin éagsúla, bíonn T-slot alúmnamh tréidite níos fearr ná réitigh dháilte. Teastaíonn oibrithe treinithe le haghaidh dálaithe agus cruthaíonn siad naisc shocraithe nach féidir iad a athrú ina dhiaidh sin. Oibríonn córais alúimnium go héagsúla cé, tosnóidh siad le chéile go tapa agus is féidir iad a athshó le teicneolaíocht láimhe simplí. Suggestáil roinnt staidéar le déanaí ó 2023 go bhfuil timpeall 40% laghdú ar cháca fostaíochta nuair a théann tú thar chrainn alúimnium, go príomha mar gheall ar an am atá caite ag suiteáil agus ar úsáid níos éifeachtaí na mbabhtaí san fhreastal. Tá go leor déantóirí tosaithe ag déanamh an tscaoil seo go beacht ar son na cúiseanna seo.
Idirdhealaíochtaí móra:
Déanann na sochair seo T-slot airgiall a rogha is fearr le haghaidh uathoibriú, prótaseapálaíochta, agus timpeallachtaí glana.
Fiú amháin leis na ballaí airgiall, fanann éagail bhainste mar rogha níos fearr i gcásanna áirithe:
Mar a léirigh a suirbhé tionscail 2023 , glacadh réitigh chomhcheangailte ag 68% de thhionscalaí—úsáid teel uimhir do bhonnacha bunúsacha agus ailúmnaim le slota-T do shuperstruchtúir mhódúlaí—chun cumas luchtaithe uasta a chur leis an séideadh do chuid comhbhiontasiochtaí uathoibríochta, cosaintí agus ionsamhlóirí.
Tagraíonn iompar ailúmnaim le slota-T do phróifílí ailúmnaime le greadán chrutha T ar fad a fhaid, rud a chumasaíonn comhdhéanamh mhódúlaí le glacáin shonracha.
Roghnaítear próifílí ailúmnaim le slota-T mar gheall ar a éifeachtúlacht, neart, fáscineacht i gcoinne corródaithe, agus éascacht chomhdhéanta, rud a dhéanann iad den chuspóir is fearr do thógáil stáisiún oibre, córais láimhseála ábhar, agus gabhláin.
Sanntar na sóchsalacha seo a leanas go minic le hiompar ailúmnaim le slota-T: 6063-T5, 6005-T5, agus 6105-T5, soláthraíonn gach ceann acu leibhéil éagsúla neart, éascacht iompair, agus fáscineacht i gcoinne corródaithe.
Tugann córais T-slótas buntáistí os cionn fraitheán traidisiúnta éadaithe airgid lena n-áirítear meáchan ísle, éifeachtaíocht ar thaithí, inbhuanúlacht, agus seasamh don chorrú.
Is fearr éadaitheoir fhear háirithe do lucht sheasamh an-ard shochraideacha agus timpeallachtaí teasa an-éagsúla áit a gortaíonn neart an alúiminim.
