Aluminiumski profil 40x40 dobi svoje ime po znanem preseku 40 mm x 40 mm, ki se prilega v standardne metrične T-žlebovne sisteme, ki se uporabljajo v proizvodnji. Kar zadeva kakovost ekstrudiranja, večina proizvajalcev sledi standardom ISO 2768, pri čemer ohranja dimenzije znotraj tolerance približno plus minus 0,2 mm. Ta natančnost je zelo pomembna pri gradnji modulov, ki se morajo vedno popolnoma prilegati skupaj. Skoraj vsi ti profili imajo 8 mm široke žlebove, ki potekajo vzdolž njih, ter sredinski predrto, ki je prilagojen za M8 vijake. Ta oblikovanje poenostavi povezovanje vsega, od delov avtomatizirane opreme do konstrukcijskih podpor, na delovni površini tovarne.
Pri preverjanju meritev so digitalni štopirji najboljša izbira za pridobivanje natančnih podatkov o širini, višini in diagonali v različnih točkah. Pri strukturnih delih je pomembno preveriti debelino stene na več mestih, saj lahko že majhne razlike, večje od tolerance 0,15 mm, močno vplivajo na zmožnost vzdrževanja obremenitev. Večina delavnic, ki redno obdelajo več kot 50 kosov, se danes odloči za laserske skenerje. To ne pospeši procesa samo, temveč tudi zagotavlja skladnost s strogo standardno ISO 9001:2015, ki je ključna za nadzor kakovosti mnogih proizvajalcev.
Standardni profili 40x40 so na voljo v debelinah stene od 1,5 mm do 3,0 mm:
Debela stena zmanjša odklon pod upogibnim napetostnim stanjem za do 32 %, kar je navedeno v poročilu o učinkovitosti materialov iz leta 2023, čeprav se s tem povečajo stroški materiala za 18–25 %.
Standardni T-utori 8 mm se dobro prilagajajo M8 vijakom in tudi priključkom, ki ustrezajo standardu DIN, kar omogoča hitro prilagoditev varnostnih ovir, preskusnih konstrukcij in avtomatiziranih sistemov, ko je to potrebno. Dimenzije sredinskega premera se gibljejo med približno 6,8 in 7,0 mm, kar je idealno za vstavke z navoji, ki zagotavljajo ustrezno porazdelitev navpičnih obremenitev skozi komponente. Pri končnih pokrovih govorimo o zelo tesnih tolerancah ±0,1 mm. Te majhne, a pomembne podrobnosti preprečujejo vstop prahu in drugih delcev v notranjost, zato se ti profili uporabljajo v čistih prostorih in drugih proizvodnih okoljih, kjer je nadzor kontaminacije izjemno pomemben.
Večina aluminijastih profilov 40x40 se izdeluje iz zlitine 6063-T5, ki vsebuje magnezij in silicij. Ta posebna zmes se zelo dobro obnaša pri oblikovanju, saj ohranja enotno strukturo skozi celoten proces. Material dosegne približno 186 MPa na natezno trdnost, hkrati pa izjemno dobro prevaja toploto. Zaradi tega je odlična izbira za uporabe, kjer je najpomembnejša regulacija temperature. Poleg tega, ker se zvarja brez težav in učinkovito teče skozi ekstruderske stroje, lahko proizvajalci ustvarjajo različne kompleksne oblike, ne da bi ogrozili trdnostne lastnosti, zaradi katerih je ta zlitina tako priljubljena v številnih panogah.
Ko je aluminij v stiku z zrakom, ustvari lasten varnostni sloj proti koroziji s pomočjo tankega oksidnega filma, ki se naravno razvije na površini. Postopek imenovan anodizacija poveča to naravno zaščitno funkcijo tako, da pove debelino oksidnega sloja med 5 in 25 mikronov. S tem materialu zagotovi večjo odpornost proti poškodbam in boljšo zaščito pred posledicami daljčasega izpostavljanja sončni svetlobi. Za še večjo trajnostnost uporabljajo mnogi proizvajalci prahove premaze, ki so po standardih panoge odporni proti izpostavljanju morski vodi več kot 1.000 ur. Te površinske obdelave ne služijo le za podaljšanje življenjske dobe izdelkov, temveč omogočajo tudi številne možnosti barvanja kovinskih komponent za objekte ali pa ustvarjanje prepoznavnih blagovnih znamk med različnimi izdelki.
Aluminijski profili z merami 40x40 mm imajo gostoto okoli 2,7 grama na kubični centimeter, zaradi česar so približno tretjino lažji od jekla. Ti profili lahko prenesejo industrijske teže v razponu od 200 do 500 kilogramov, ne da bi strukturam dodali preveč dodatne teže. Ker ponujajo tako dobro trdnost v primerjavi z njihovo težo, lahko inženirji zgradijo višje konstrukcije, ki zahtevajo manj stabilne temelje. To je zlasti uporabno za stvari, kot so avtomatizirani transportni trakovi v proizvodnih obrtnih delavnicah. Ko se preizkušajo z uporabo računalniških modelovalnih tehnik, imenovanih analiza končnih elementov, ti profili kažejo zelo majhno upogibanje, tudi ko so izpostavljeni normalnim delovnim pogojem. Meritve običajno ostajajo pod 1,5 milimetra odklona na meter, kar pomeni, da ohranjajo svojo obliko in stabilnost v času.
Aluminijeva profilna letva 40x40 zagotavlja izjemno nosilnost z optimizacijo geometrije in inženirstvom materiala. Standardne zlitine 6063-T5 prenesejo natezne napetosti do 172 MPa, medtem ko verzije 6061-T6 ponujajo tlačne trdnosti do 262 MPa – kar je ključno za zahtevne aplikacije, kot so robotske roke in težki transportni sistemi.
Vrednotenja na terenu pri modulnih sestavnih sistemih kažejo, da ekstrudirane letve 40x40 s steno debeline 3 mm delujejo zanesljivo pod različnimi obremenitvami:
| Vrsta terka | Maksimalna kapaciteta | Meja odklona |
|---|---|---|
| Statično | 220 kg/m | 2,8 mm pri 150 kg |
| Dinamično | 130 kg/m | 1,2 mm pri 80 kg |
Ti rezultati potrjujejo primernost za industrijske konstrukcije, ki zahtevajo razmerje deformacije ne večje od 1:500. Inženirji običajno uporabljajo varnostni faktor 2,5, da bi upoštevali spremenljive napetosti in ohranjali prednost profila v obliki nizke teže s povprečno težo 2,7 kg/m.
Industrijska avtomatizacija se močno zanaša na 40x40 aluminijev profil pri gradnji okvirjev za stvari, kot so robotske roke, trakove za premik blaga in tiste linearne vodila, ki jih vse vidimo na tovarniških tleh. Kaj naredi ta profil tako priljubljenega? No, ima kvadratni presek ter prirojene T-žlebove, kar pomeni, da inženirji lahko ustvarijo zelo natančne konstrukcije, ki zdržijo različne vibracije in mehanske napetosti. Stene so običajno debelina 1,8 do 3 milimetra, in zanimivo je, da se ti profili tudi dobro poravnajo, tolerance pa ostajajo znotraj približno pol milimetra na meter. Dovolj močni so, da podpirajo varnostne ohišja strojev in lahko nosijo težo do približno 740 kilogramov, kar jih naredi za eno glavnih komponent v mnogih proizvodnih okoljih.
Štiridesetmilimetrske aluminijaste profile prevladujejo v prilagodljivih proizvodnih konfiguracijah zaradi sestavljanja brez orodja z uporabo T-profilnih matic in vogalnih povezav, razpoložljivosti več kot 180 združljivih povezav ter prilagodljivosti panelom, zaslonom in kolescem. Ta modularnost omogoča obratom, da ponovno konfigurirajo delovna mesta – od sestave elektronike do kontrolnih zon – v 48 urah, kar znatno izboljša operativno agilnost.
Ko arhitekti potrebujejo materiale, ki se ne rjavijo in ostajajo lahki, se pogosto obrnete na 40x40 aluminijaste profile za stvari, kot so rešetkasti sistemi, nosilni kotniki za sončne panele in podporno konstrukcijo na zunanjih straneh stavb. Prašni premaz naredi te profile zelo odporne proti koroziji. Te premašene različice lahko zdržijo tudi več kot 1.500 ur v testih z razprševanjem slane vode, kar je v skladu s standardi ASTM – kar je precej impresivno v primerjavi z običajnimi jeklenimi rešitvami. Poleg tega uporaba aluminija zmanjša skupno težo za približno dve tretjini, kar olajša prevoz in montažo. V zadnjem času smo videli nekaj zanimivih praktičnih uporab, vključno z velikimi razstavnimi konstrukcijami v trgovinah z 8-metrskimi konzolami, ki se podaljšujejo iz sten, pisarniškimi prostori, kjer so zvočne plošče vgrajene v pregradne sisteme, ter celotnimi okvirnimi rešitvami za komercialne LED osvetlitve v velikih objektih.
Aluminijeva profilna letva 40x40 združuje industrijsko trdnost z načrtovalsko prilagodljivostjo, s čimer postaja osnovni material v proizvodnji, avtomatizaciji in sodobni gradnji.

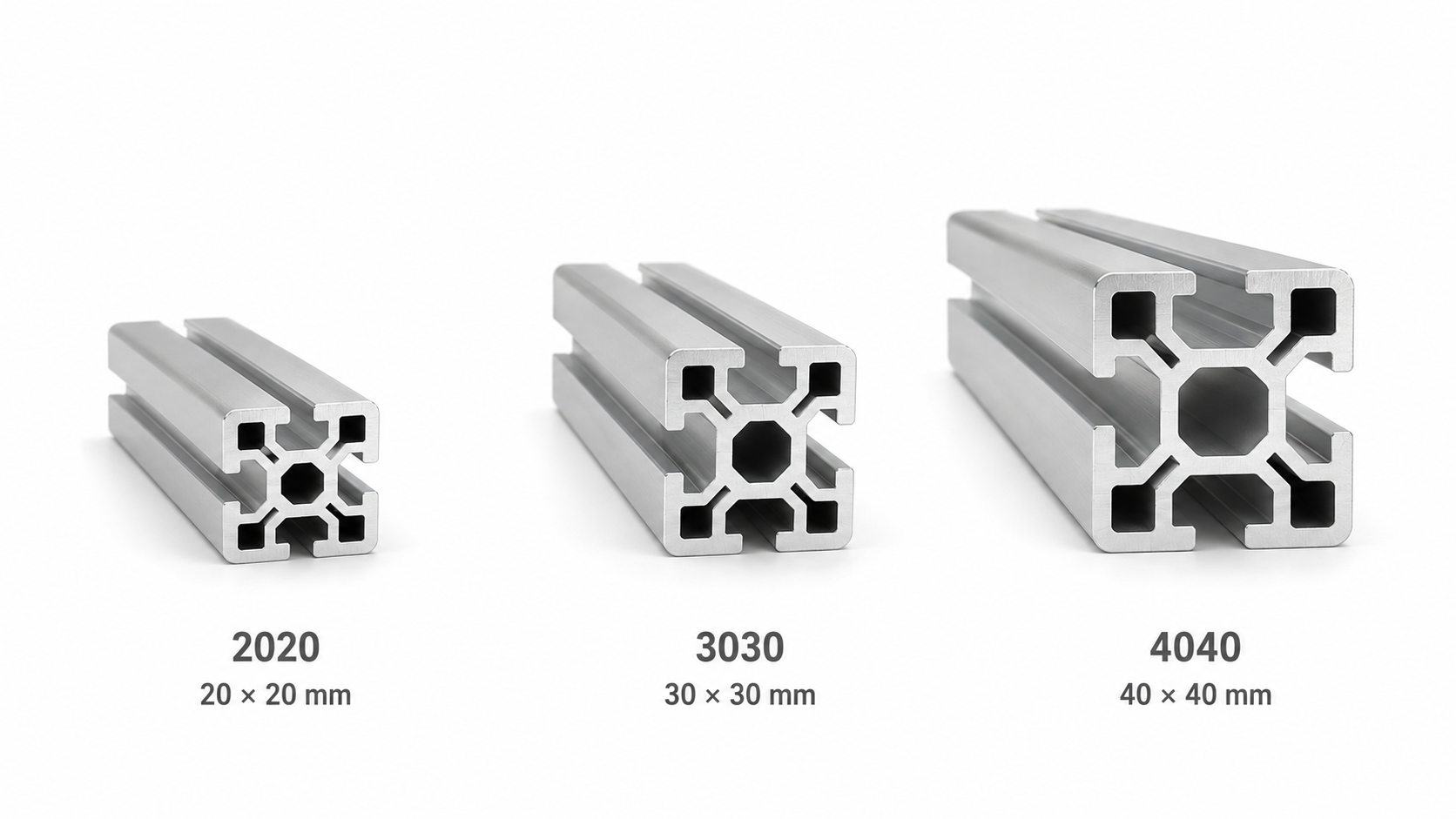

Aluminijeva profilna letva 40x40 ponuja precej večjo togost kot manjše verzije: njen presek 40 mm x 40 mm zagotavlja štirikrat večjo strukturno togost v primerjavi s 2020 profilnimi letvami (20 mm x 20 mm) in 77 % več v primerjavi s 3030 profilnimi letvami (30 mm x 30 mm). Ključne razlike vključujejo:
40x40 profil omogoča 20–30 % več konfiguracij pripomočkov kot 2020 ali 3030 zaradi širših 8–10 mm T-profilov. To omogoča hkratno montažo senzorjev, nosilcev in pnevmatskih vodov brez medsebojnega vplivanja – kar je ključno za razširljivo avtomatizacijo. V primerjavi s 2020 okvirji, ki pogosto zahtevajo dodatno utrditev, 40x40 zmanjša čas sestavljanja za 35 % pri kompleksnih namestitvah.
Izbirajte glede na zahteve uporabe:
Cena 40x40 je zagotovo višja kot pri 3030, in sicer med 25 in 40 odstotki na meter. Vendar pa je to, kar jo naredi vredno razmisleka, njena zanesljivost pri intenzivni uporabi. Govorimo skorajda o dvojniku življenjske dobe pred zamenjavo. Pri večjih instalacijah, daljših od 50 metrov, pa pride še ena prednost. 40x40 profil potrebuje približno polovico nosilnih konzol v primerjavi s 2020 verzijo. To znatno zmanjša potrebne materiale in čas dela, prihrani pa se med 18 in 22 odstotki stroškov. Za sisteme, ki ostajajo nespremenjeni leta, vajeni strokovnjaki pravijo, da se ti prihranki hitro izplačajo in naredijo dodatne začetne stroške v dolgoročnem pogledu smiselne.
