6063-T5 مقابل 6061-T6 من الألومنيوم: القوة والانحراف

البروفيلات المصنوعة من الألومنيوم 6063-T5 مقابل 6061-T6: أيُّهما يناسب هيكلك؟

يمكن أن يبدو هيكلان لمعدات شبه متطابقين، ومع ذلك يطلب الرسم الفني الأول سبيكة 6063-T5 بينما يحدد الثاني سبيكة 6061-T6. وقد تبدو السبيكة الأقوى وكأنها الخيار الأكثر أمانًا. لكن هل ستقلل بالفعل من انحناء العارضة الطويلة تحت التحميل؟ وهل ستؤدي إلى هيكلٍ نهائيٍّ أكثر دقةً؟

تتميَّز سبيكة 6061-T6 بمقاومة أعلى. أما سبيكة 6063-T5 فهي غالبًا مناسبة جدًّا للبروفيلات المعقدة المُشكَّلة بالبثق ولأسطح الهياكل الظاهرة. وعندما تنحني عارضة طويلة تحت التحميل، فإن مقطعها العرضي وطولها هما عاملان يستحقان الاهتمام أولًا قبل النظر في تصنيف السبيكة المستخدمة.

إن فصل مفاهيم المقاومة والصلابة ومتطلبات التصنيع يجعل عملية الاختيار أسهل بكثير.

ابدأ بالسبيكة ودرجة التليين (التيمبر)

كلا السبيكتين 6063 و6061 تنتميان إلى سلسلة سبائك الألومنيوم 6xxx، وتتكوَّنان أساسًا من المغنيسيوم والسيليكون كعناصر سبائكية رئيسية. أما الأرقام فهي تُحدِّد نوع السبيكة، بينما تشير الرموز T5 وT6 إلى درجات التليين الخاصة بها.[1][2]

T5 يعني أن المادة تُبرد من عملية تشكيل عند درجات حرارة مرتفعة ثم تُخضع للشيخوخة الاصطناعية. وT6 يعني أنها تُعامل حرارياً بالذوبان ثم تُخضع للشيخوخة الاصطناعية. وبالتالي، فإن مقارنة 6063-T5 مع 6061-T6 تغير كلًا من السبيكة ودرجة التلدين. ومن المضلِّل نسب كل الاختلافات إلى رقم السبيكة وحدها أو وصف T5 وT6 ببساطة على أنهما "تبريد بالهواء" و"تبريد بالماء".[1][2][3]

كم تكون قوة 6061-T6 أكبر؟

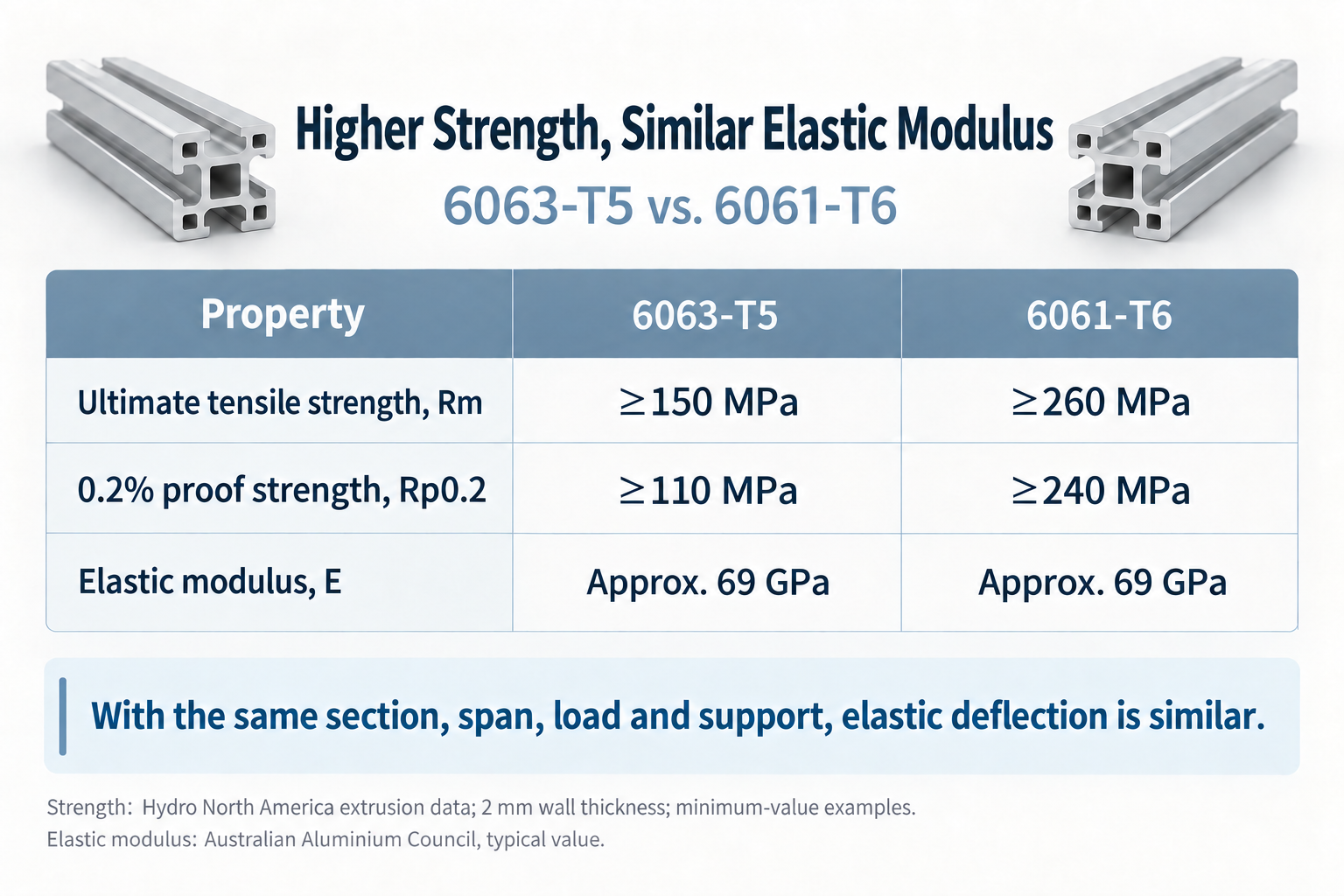

لمقارنة مماثلة، يستخدم الجدول أدناه بيانات البثق لأمريكا الشمالية من Hydro لـ سمك مقطع 2 مم . هذه أمثلة القيم الدنيا المنشورة للحالة المذكورة.[1][2]

الممتلكات	6063-T5	6061-T6
الحد الأقصى لقوة الشد، Rm	≥ ١٥٠ ميجا باسكال	≥260 MPa
قوة الخضوع عند 0.2%، Rp0.2	≥110 MPa	≥240 MPa
تمدد بعد الكسر	≥8%	≥8%

هذه القيم مأخوذة من ورقات بيانات الشركة المصنِّعة المشار إليها. وهي ليست نتائج اختبارات الدفعات، ولا قيماً نموذجية، ولا حدود قبول عالمية وفقاً لمعيار وطني صيني. وتستخدم قيم الاستطالة اتفاقية طول القاعدة المذكورة في البيانات الأصلية: بوصتين أو أربعة أضعاف قطر العينة. ويجب تحديد المعيار المطبق وأبعاد المنتج في أمر الشراء.

تشير مقاومة الشد القصوى إلى أقصى إجهاد شدٍّ تحقَّق أثناء اختبار الشد. أما مقاومة الإثبات عند ٠,٢٪ فهي أكثر فائدة عندما يكون التركيز على التشوه الدائم تحت التحميل.

بالنسبة هذه القيم الدنيا، فإن سبيكة ٦٠٦١-تي٦ تمتلك تقريباً ١,٧٣ ضعف مقاومة الشد و ٢,١٨ ضعف مقاومة الإثبات لسبيكة ٦٠٦٣-تي٥. وقد يكون لذلك أهميةٌ بالغة عندما تحدّد المساحة المتاحة حجم المقطع، وتكون مقاومة المادة هي العامل الحاسم.

نعم يعمل لا وهذا لا يعني أن هيكلًا كاملاً من سبيكة ٦٠٦١-تي٦ يحمل حملاً يساوي ١,٧٣ أو ٢,١٨ ضعف الحمْل. فقد تكون الوصلات، والأحمال المحلية حول الفتحات، والانبعاج، والانحراف هي العوامل الحاسمة الأولى في التجميع.

المقاومة الأعلى لا تعني بالضرورة انحرافاً أقل

القوة والصلابة تجيبان على أسئلة مختلفة. معامل المرونة تؤثر على مقدار انحناء العضو بينما يبقى ضمن المدى المرن. يذكر دليل بثق الألمنيوم معامل مرونة يبلغ حوالي ٦٩ جيجا باسكال لكل من 6061 و6063.[3]

مع نفس المقطع العرضي، والعتبة، والحمل، وشروط الدعم، فإن عارضة 6061-T6 وعارضة 6063-T5 لديهما انبعاج مرن محسوب متشابه تقريبًا.

لنأخذ في الاعتبار عارضة مسندة ببساطة بعتبة 1,000 mm وحمل 500 N في مركزها. ليكن العزم التربيعي للمساحة I = 100,000 mm⁴ ومعامل المرونة E = 69,000 MPa. مع تجاهل الوزن الذاتي، والتشوه القصي، وحركة المفاصل، تعطي صيغة العارضة ذات الانبعاج الصغير ما يلي:[4]

انبعاج المركز = FL³/(48EI) ≈ 1.51 mm.

تغيير	الانبعاج المركزي المحسوب
المقطع العرضي الأصلي في 6063-T5	حوالي 1.51 mm
نفس المقطع العرضي في 6061-T6	حوالي 1.51 mm
ضاعِفْ القيمة I مع ترك القيمة E دون تغيير	حوالي ٠٫٧٥ مم

هنا، تمثِّل I مقاومة المقطع العرضي للانحناء. ويمكن زيادة هذه القيمة بزيادة ارتفاع المقطع في اتجاه الانحناء أو تحسين توزيع جدرانه وتجاويفه الداخلية. كما أن تقليل الطول غير المدعوم يقلِّل أيضًا من الانحراف.

إذا انحني سطح العمل أو تحركت أداة الفحص كثيرًا تحت التحميل، فابدأ بالتحقق من المقطع العرضي والطول غير المدعوم وصلابة الوصلات. وإذا ظل العنصر منحنيًا بعد إزالة التحميل، فتحقق من مستوى الإجهاد وما إذا كانت هناك حاجة لمادة ذات مقاومة أعلى. وتوضح هذه المثال المبسَّط العلاقة بين العوامل المذكورة؛ وهو ليس تقييمًا للتحميل الخاص بأي ملف معين.

حيث يكون استخدام سبيكة 6063-T5 منطقيًّا

غالبًا ما تجمع عناصر الإطارات الصناعية بين عدة مقابس وجدار رقيق نسبيًّا وتجاويف داخلية. وتُصنع سبيكة 6063 بسهولة على هيئة أشكال كهذه، ويمكنها أن توفر تشطيب سطح جيِّد. وتساعد هذه الخصائص في تفسير استخدامها في الإطارات الظاهرة والملفات المعمارية أو الزخرفية.[١][٣]

يُفضَّل سبيكة 6063 أيضًا في كثيرٍ من الأحيان عندما يكتسب المظهر التزييني بعد التأكسد الكهربائي أهميةً بالغة. ويمكن تأكسيد سبيكة 6061 كهربائيًّا أيضًا، بما في ذلك التأكسد الكهربائي الصلب، لكن تحقيق مظهرٍ متناسقٍ قد يتطلَّب اهتمامًا أدقَّ بالمادة والعملية. وتشير ورقة بيانات سبيكة 6061 من شركة هايدرو إلى سبيكة 6063 عند إعطاء الأولوية القصوى للمظهر التزييني.[1][2]

في حالة درع آلة مكشوفٍ يحتوي على فتحات معقَّدة، تُعدُّ سبيكة 6063-T5 خيارًا منطقيًّا إذا كانت التصميمات تحقِّق بالفعل متطلبات المتانة والانحراف. ولا يُبرِّر ارتفاع رقم المتانة وحده تغيير السبيكة.

المواقع التي تستدعي دراسة أعمق لسبيكة 6061-T6

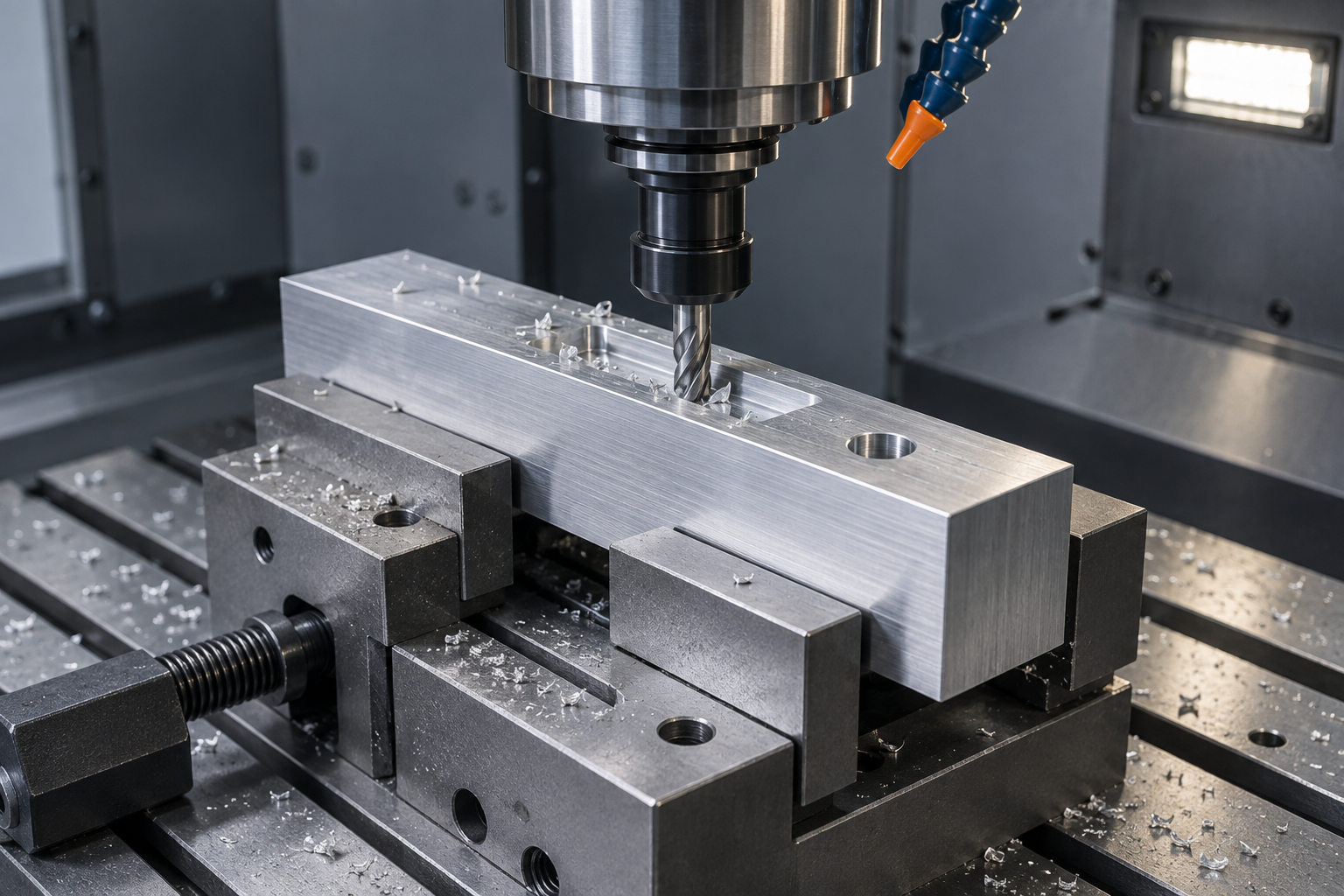

بالنسبة إلى الوصلات الحاملة للأحمال أو أجزاء الآلات التي تتطلَّب تشكيلاً ميكانيكيًّا مكثفًا أو حفرًا أو تثبيتًا داخليًّا (تثبيت الخيوط)، تقدِّم سبيكة 6061-T6 مزيجًا جذَّابًا من المتانة والقابلية للتشغيل الآلي. ومع ذلك، لا تضمن القابلية للتشغيل الآلي وحدها الحصول على قطعة نهائية أكثر دقة. بل تؤثِّر عوامل أخرى مثل تثبيت القطعة أثناء التشغيل، وأدوات التشغيل، وإزالة الرُّقاقات المعدنية، والإجهادات المتبقِّية أيضًا في الأبعاد والتشوُّه.[2][5]

يمكن أيضًا قص سبيكة 6063-T5 وحفرها وتجهيز خيوطها لتصنيع الإطارات الاعتيادية.

تتطلب اللحامات فحصًا منفصلًا. ويمكن لصق كلا السبيكتين باستخدام إجراءات مناسبة، لكن لحام الانصهار للألمنيوم القابل للتصعيد الحراري قد يُضعف المنطقة المتأثرة حراريًّا. ويجب تقييم البنية الملحومة استنادًا إلى خصائص المفصل الملحوم بدلًا من افتراض أن قيم T5 أو T6 للمعدن الأصلي ما زالت سارية هناك.[6]

قائمة عمليّة للاختيار

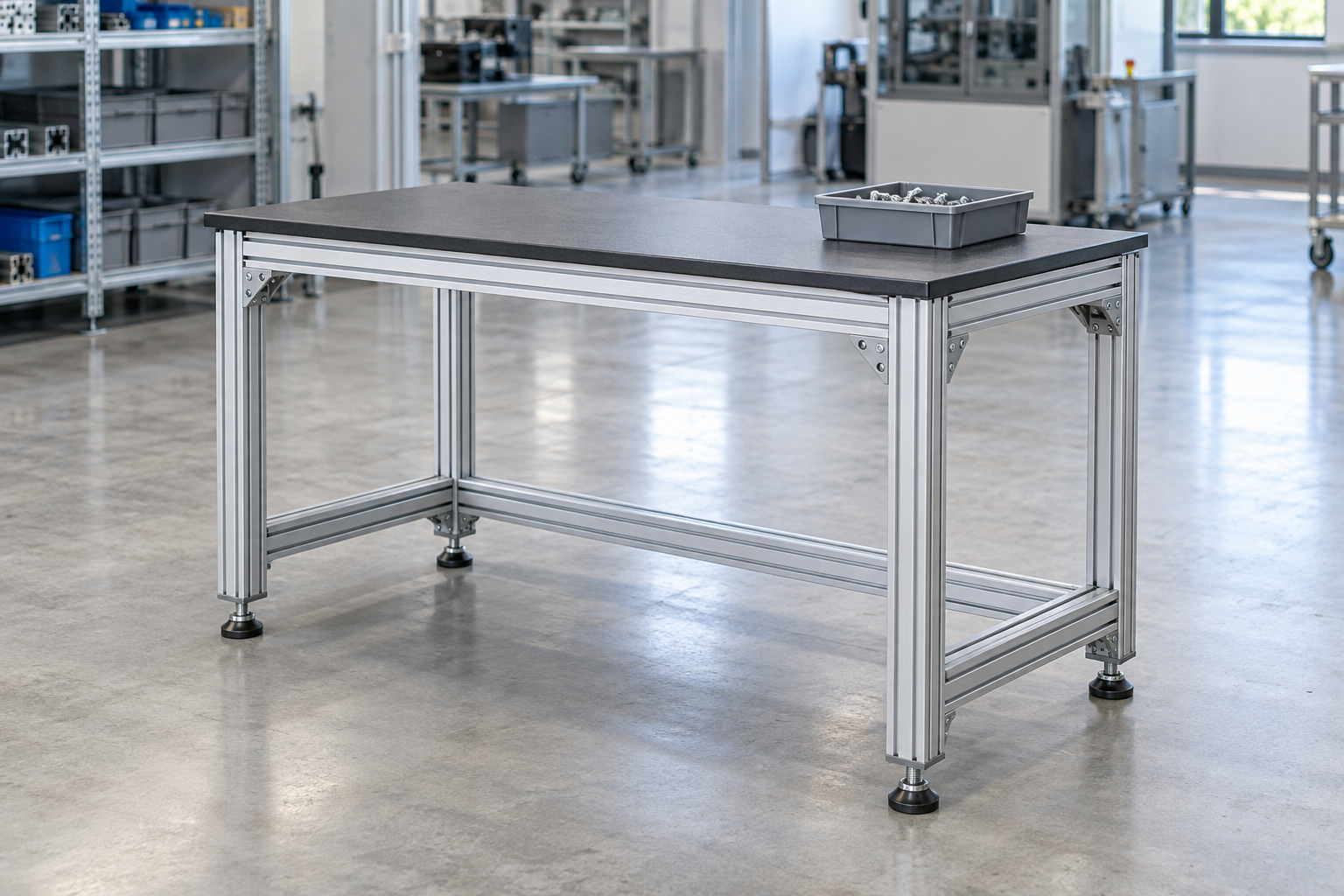

أسطح العمل، وغلاف المعدات، والواقيات: تحقق من الأحمال الفعلية والأبعاد المقطعية وطول الباع والوصلات. وإذا كانت كلٌّ من المتانة والانحراف مقبولة، فابدأ بتقييم سبيكة 6063-T5 أولًا، لا سيما في الحالات التي تكون فيها التوافق مع الفتحات والمظهر المرئي عاملَيْن مهمين.

الأجزاء الحاملة للأحمال ذات المساحة المحدودة: عندما يكون الحد الأقصى المسموح به لأبعاد المقطع محدودًا، وأظهر التحليل الحسابي أن مقاومة المادة غير كافية، فقيِّم سبيكة 6061-T6. وتحقق أيضًا من الوصلات والاستقرار المحلي.

العضادات العرضية الطويلة وتجهيزات الفحص: احسب الانحناء. قارن بين عزم القصور الذاتي الأكبر، أو الباع الأقصر، أو الدعم الإضافي. التحول إلى سبيكة 6061-T6 وحدها لن يُحقِّق نفس الفائدة.

حدِّد السبيكة والمعالجة الكاملتين على الرسم، مثل 6061-T6 وتَأكَّد من أن شهادات المادة تتطابق مع الدفعة المورَّدة. وتُستخدم الكاليبير لفحص الأبعاد؛ أما المظهر فيُخبرك عن حالة السطح. ولا يُثبت أيٌّ منهما نوع السبيكة أو المعالجة. ولتحديد المادة، تحتاج إلى أدلة تتعلَّق بالتركيب الكيميائي والخصائص الميكانيكية ذات الصلة.

السؤال المفيد هو: ما العامل الذي يحدّ من المشروع؟ هل هو مقاومة التشوه الدائم، أم التحكم في الانحناء المرن، أم ملاءمة المادة للبثق والتشغيل الآلي والتشطيب؟ وبمجرد تحديد ذلك، يمكنك اتخاذ قرار بشأن إنفاق ميزانيتك على سبيكة مختلفة، أو قسم عرضي أفضل، أو تخطيط هيكل إطاري مختلف.
