إطلاق منتج جديد | سلسلة ملفات الألمنيوم الخاصة بآلات التوزيع من شركة هينتون: من الصلب المستخرج المخصص إلى دعم التشغيل الكامل باستخدام آلات التحكم العددي (CNC)

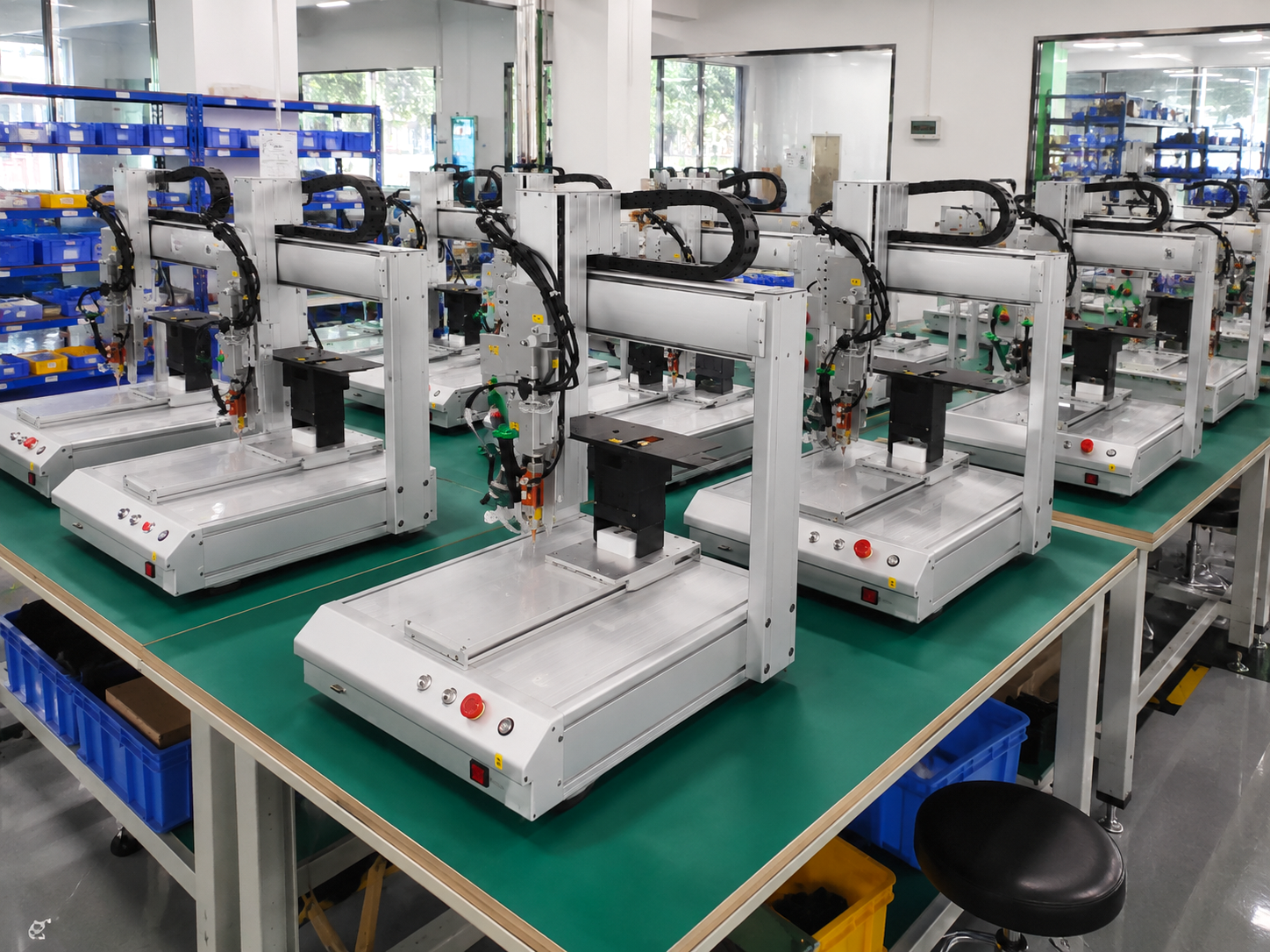

تتطلب آلات التوزيع المكتبية، وآلات تثبيت البراغي الآلية، وآلات اللحام، وأنظمة الأتمتة المدمجة الأخرى ما هو أكثر بكثير من مجرد تثبيت المعدات عبر مكوناتها الهيكلية المصنوعة من الألمنيوم.

يجب أن تستوعب القواعد، والمنزلقات، والألواح الجانبية، والأعمدة الداعمة، ولوحات التحكم، والأغطية الواقية للآلات الدليلات الخطية، والبراغي الكروية، والمحركات، ومكونات التحكم وغيرها من التجميعات الداخلية. وفي الوقت نفسه، يجب أن تضمن دقة التشغيل المطلوبة، والاستقرار الهيكلي الموثوق، والمظهر النهائي المتسق.

تتضمن هذه المنتجات مقاطع عرض متخصصة متعددة ومتطلبات معقدة للتشكل الآلي. وفقط عدد محدود من المصنّعين قادرون على توفير مقاطع الألمنيوم المُستخرجة المخصصة، والتشكل الآلي الدقيق باستخدام آلات التحكم العددي (CNC)، والتشطيب الكهربائي المُعلَّب بالرمل، والإنتاج المستقر للدُفعات ضمن نظام توريد متكامل واحد.

وبفضل التطوير المستمر للمنتجات والخبرة التصنيعية، أنشأ شركة «هينتون» مجموعة شاملة من مقاطع الألمنيوم المخصصة لآلات التوزيع. وتشمل هذه السلسلة: اللوحات الأمامية للتحكم، والأغطية الواقية، ولوحات الارتباط، وقواعد الوحدات ثلاثية المحاور، ومنصات الانزلاق، ومكونات المنزلقات، والألواح الجانبية للآلة، والأعمدة الداعمة، وإطارات معدات سطح المكتب.

من مقاطع الألمنيوم المُستخرجة المخصصة وحتى المكونات الإنشائية النهائية المستندة إلى الرسومات الهندسية، توفر شركة «هينتون» دعماً احترافياً طوال عملية الإنتاج بكاملها.

01 تغطية منتجية شاملة لهياكل آلات التوزيع الرئيسية

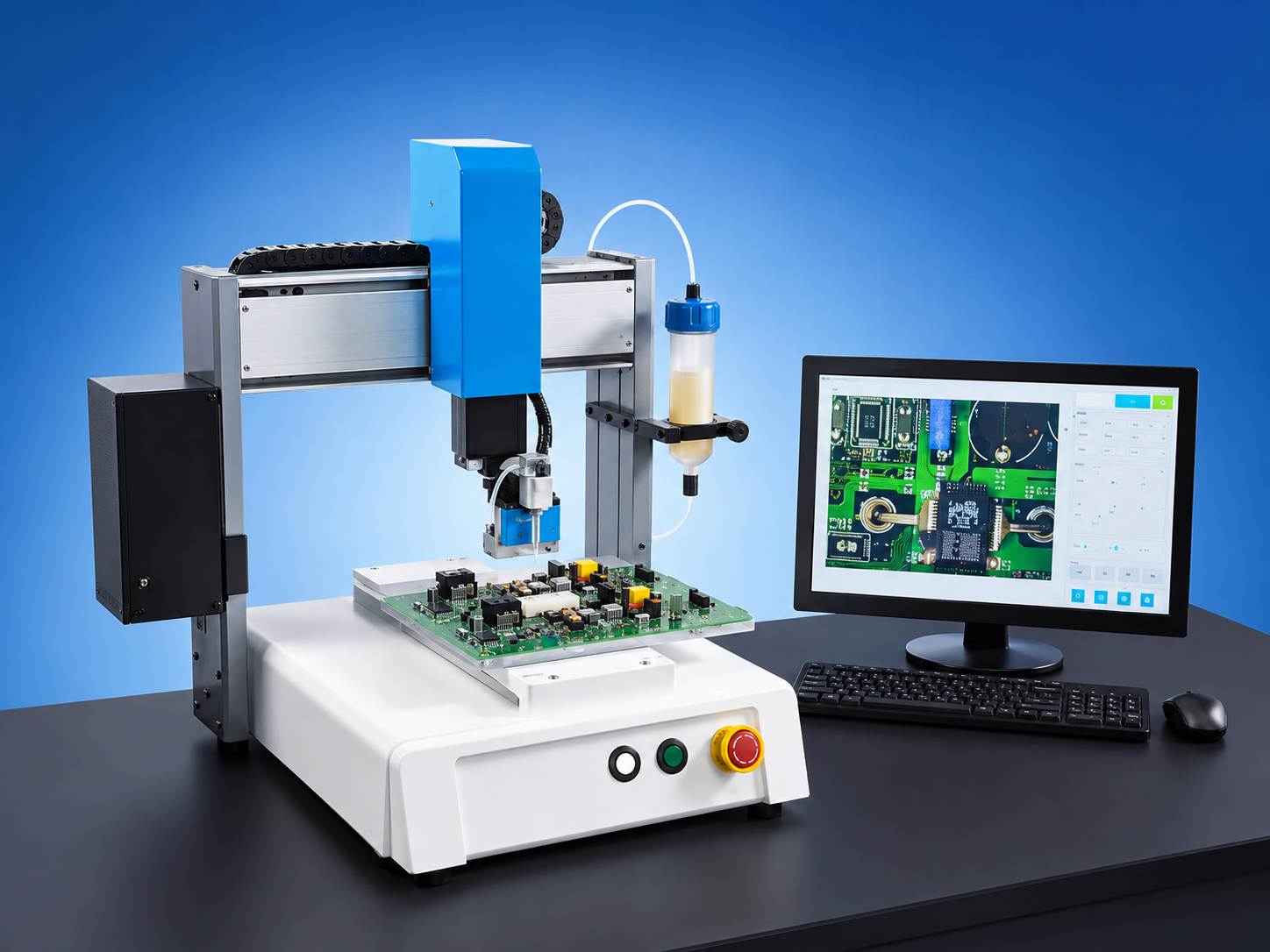

على الرغم من أن آلات التوزيع المكتبية تمتلك مظهرًا مدمجًا، فإنها تحتوي على العديد من المكونات الإنشائية المصنوعة من الألومنيوم ذات الأشكال والوظائف المختلفة.

غالبًا ما لا تفي الملامح الصناعية القياسية بالكامل بمتطلبات مظهر الجهاز ومساحة التركيب الداخلية وتثبيت المكونات. ومن ناحية أخرى، فإن تصنيع كل جزء من لوحة ألومنيوم صلبة يتطلب إزالة كمية كبيرة من المادة وإجراء عمليات تشغيل معقدة.

تم تطوير الملامح الخاصة بآلات التوزيع من شركة هينتون لتناسب المواقع الإنشائية المختلفة. وقد صُمّمت كل مقطع عرضي مخصص بحيث يتطابق بدقة مع الشكل الأساسي للمكوّن النهائي قبل استخدام التشغيل الآلي باستخدام الحاسوب (CNC) لإكمال الثقوب والفتحات الخاصة بالتثبيت، والميزات الخاصة بالتحديد الموضعي، وأسطح التجميع.

ملامح لوحة التحكم وغطاء الجهاز

تُشكِّل لوحات التحكم الأمامية، والأغطية العلوية، والأغطية الخلفية، ولوحات الاتصال جزءًا مهمًّا من هيكل الجهاز الخارجي. كما يجب أن تستوعب هذه الأجزاء الشاشات وأزرار التشغيل ومفاتيح الإيقاف الطارئ وواجهات الطاقة وهياكل التهوية والمكونات الأخرى للتحكم.

يضمّ النطاق الحالي للمنتجات ما يلي:

• ملامح لوحات التحكم الأمامية الخاصة بآلات التوزيع

• ملامح الأغطية العلوية للآلات

• ملامح الأغطية الواقية الخلفية

• ملامح لوحات الاتصال الخاصة بآلات التوزيع وآلات تثبيت البراغي

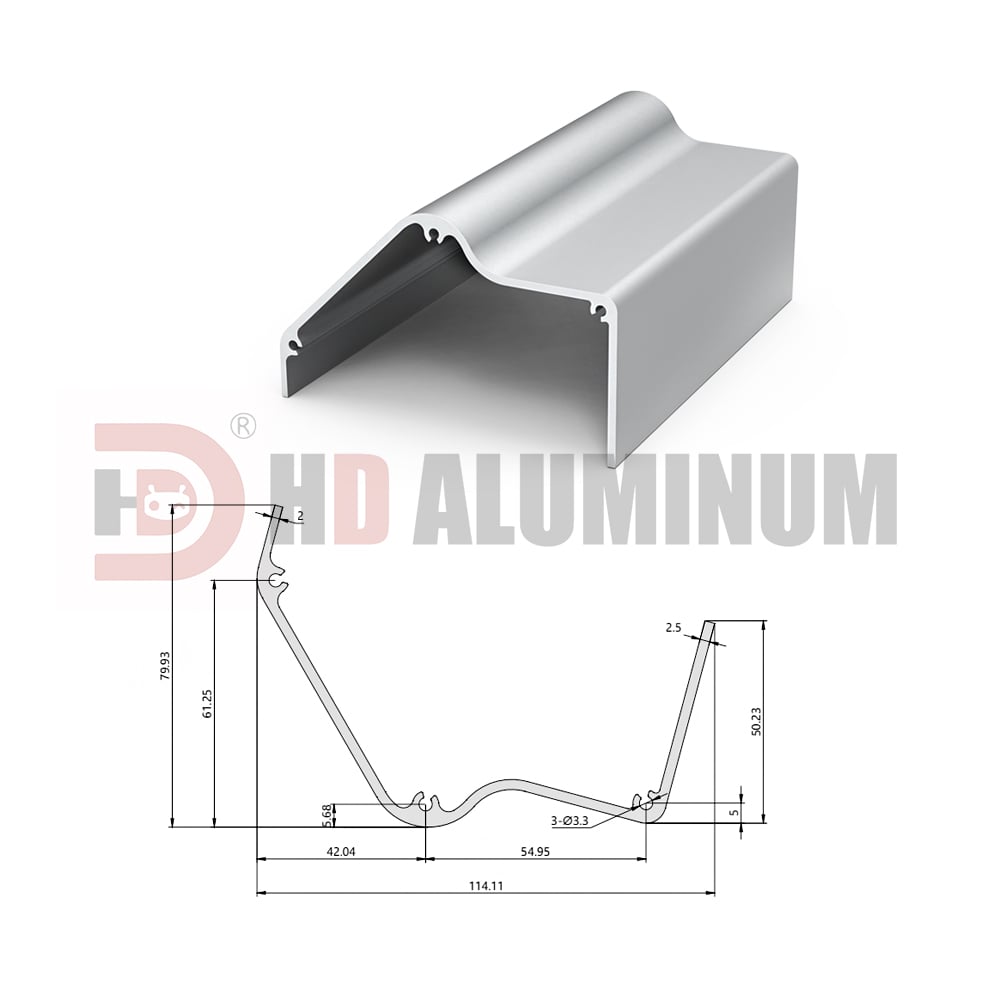

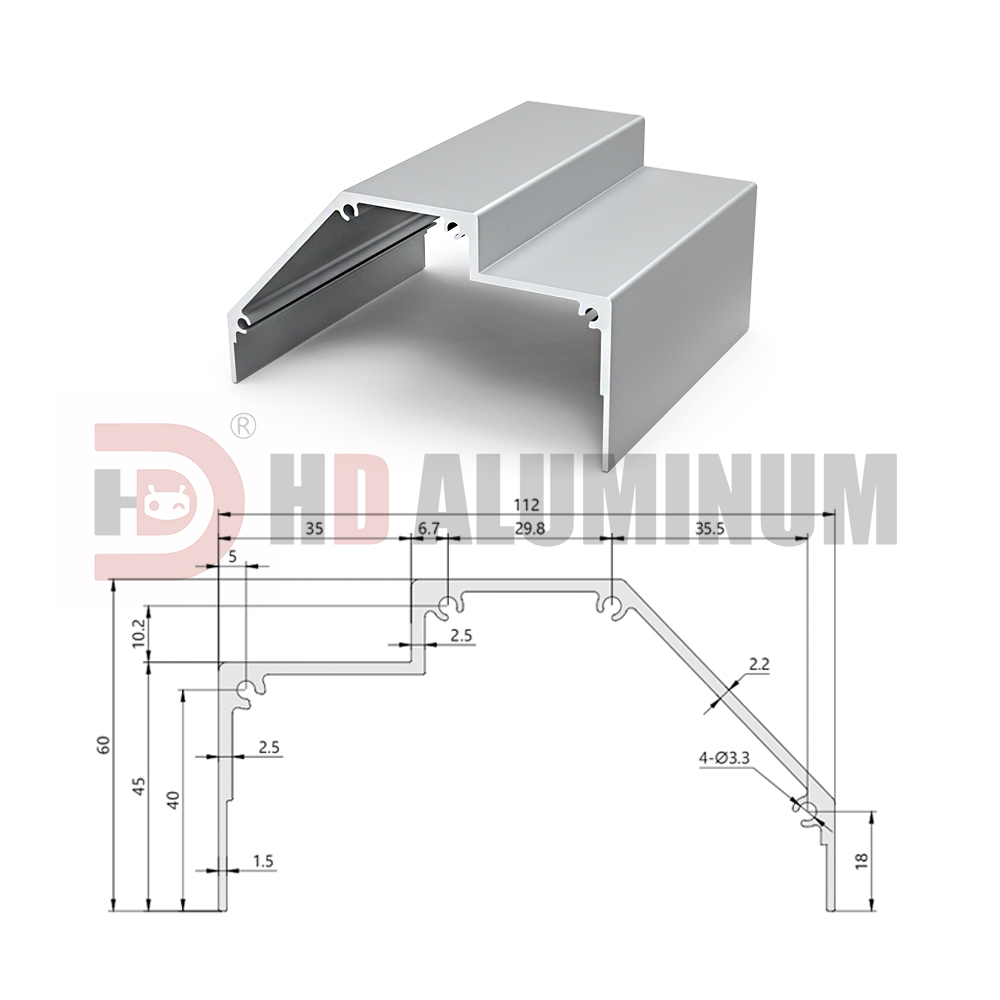

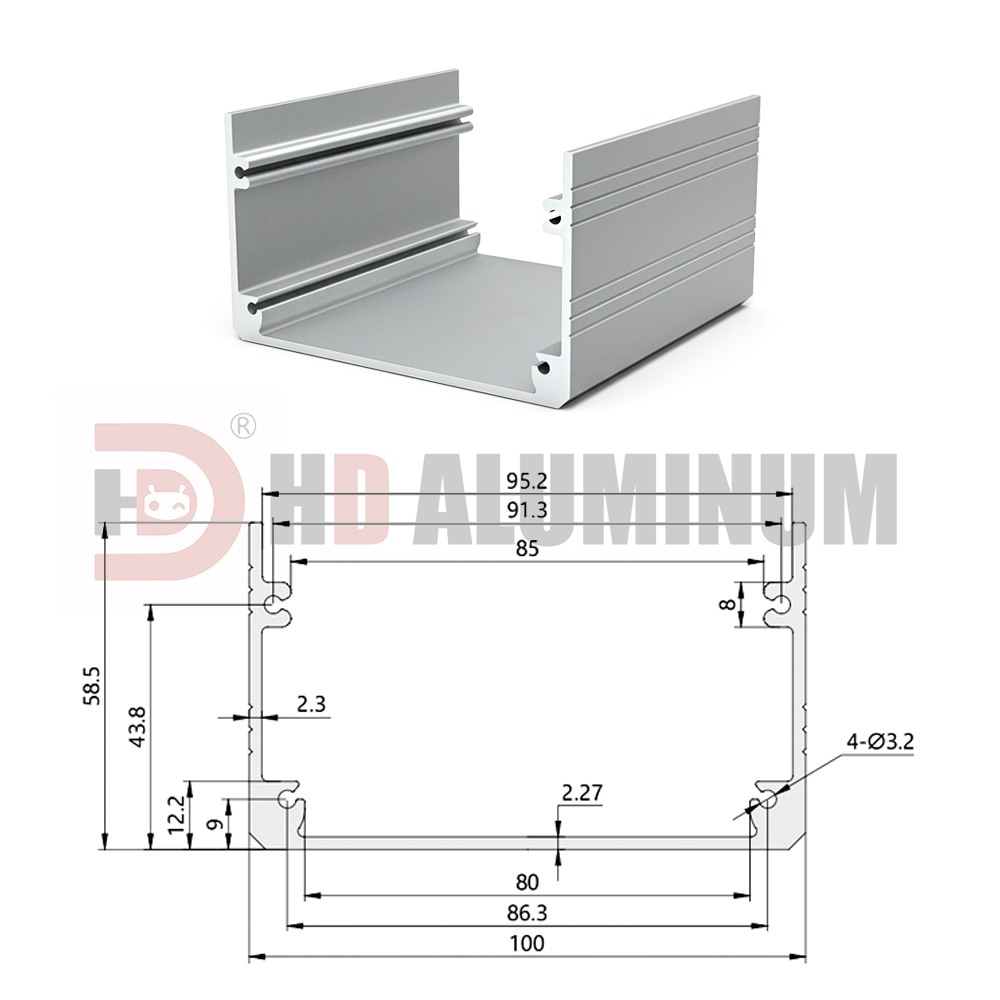

ومن النماذج الممثلة: HDDJ80114-D، وHDDJ60112-D، وHDDJ59100-D، وHDDJ12152-D، وHDDJ12120A-D.

يمكن تصنيع فتحات العرض وفتحات الأزرار وفتحات الواجهات وفتحات التهوية وشقوق توجيه الكابلات والقطع المحلية باستخدام آلات التحكم الرقمي بالكمبيوتر (CNC) وفقًا لرسومات معدات العميل، مما يسمح بأن تتطابق اللوحة النهائية بدقة مع ترتيب المكونات الداخلية.

ملامح قاعدة الوحدة ثلاثية المحاور، والمنزلق، والانزلاقية

توفر قاعدة الوحدة ومنصة الانزلاق الأساس الرئيسي لتثبيت الدلائل الخطية والمراوح الكروية والمحركات والتجميعات المتحركة.

تقدم شركة هينتون عدة ملفات مخصصة للقاعدة والمنزلق والانزلاق، منها: HDDJ46144-D وHDDJ46100-D وHDDJ36105-D وHDDJ46104-D.

وبالاعتماد على هيكل الجهاز، يمكن تشغيل هذه الملفات بما يلي:

• فتحات تثبيت الدلائل الخطية

• مواضع تثبيت المراوح الكروية وعلب الصواميل

• فتحات تثبيت المحركات

• فتحات التموضع والفتحات المُستديرة المُغرقة

• الشقوق الواصلة والدرجات التجميعية

• الأسطح المحلية للتثبيت والفتحات الإنشائية

كما يمكن تشغيل ملفات الانزلاق باستخدام آلات التحكم العددي المحوسبة (CNC) لتصنيع مقاعد منزلقات الوحدات، وكتل الاتصال المتحركة، وموصلات صواميل المراوح الكروية، ومكونات أخرى منصة الحركة.

يسمح الجمع بين تصاميم البثق المخصصة والتشغيل الآلي باستخدام آلات التحكم العددي الحاسوبي (CNC) بأن تتطابق القاعدة النهائية، والمنزلقة، والمكونات المتحركة بدقة مع التصميم العام للمعدات.

ملفات تعريف لوحة جانب الماكينة وعمود الدعم

تُوصِل الألواح الجانبية وأعمدة الدعم قاعدة الماكينة، وتدعم العارضة العلوية، وتوفّر مواضع التثبيت لوحدات الحركة. كما تسهم هذه المكونات مباشرةً في سلامة الهيكل العام لمعدة التشغيل النهائية ومظهرها.

تقدم شركة هينتون حاليًّا الملفات التعريفية المخصصة التالية: HDDJ35113-D، وHDDJ30103-D، وHDDJ30118A-D، وHDDJ30118C-D، وHDDJ28143-D، وغيرها من الملفات التعريفية المخصصة لـ:

• أعمدة دعم الوحدات ثلاثية المحاور

• الأعمدة اليسرى واليمنى لمعدات الطاولة

• الألواح الجانبية لمنصة ماكينات التوزيع

• الألواح الجانبية للقاعدة الخاصة بماكينات تثبيت البراغي ولحام القصدير

• هياكل الدعم الطرفية لمعدات الأتمتة المدمجة

يمكن تشغيل الثقوب المخصصة للتثبيت، والأسطح الطرفية، والفتحات المتصلة، والفتحات المحلية وفقًا لارتفاع الماكينة، وموضع العارضة، وترتيب المحركات، وتصميم الغلاف الواقي.

يمكن إنتاج الألواح الجانبية أو الأعمدة اليسرى واليمنى لنفس موديل الجهاز باستخدام نفس الرسومات وبرامج التشغيل، مما يضمن اتساقًا عاليًا لمواقع الثقوب والأبعاد وتشطيب السطح طوال إنتاج الدفعة.

عوارض منصة سطح المكتب وإطار الجهاز

يمكن استخدام عوارض المنصة مثل HDDJ20115-D لآلات التوزيع على سطح المكتب، وأطر الأتمتة المدمجة، ومنصات تركيب الوحدات.

اعتمادًا على تخطيط الجهاز، يمكن لشركة هينتون تصنيع ثقوب تركيب الوحدات، وثقوب التثبيت، وثقوب الأقدام الداعمة، ومواقع اتصال مكونات التحكم. كما يمكن مطابقة هذه العوارض مع الألواح الجانبية والأعمدة ولوحات التحكم والأغطية المقابلة.

من المنصة السفلية إلى الإطار العلوي، أنشأت شركة هينتون نظامًا كاملاً لمكونات هيكلية من الألومنيوم لتجهيزات التوزيع على سطح المكتب.

02 من البثق المخصص إلى المكونات النهائية مع تشغيل CNC

الإكستروژن الألومنيومي ليس سوى الأساس. أما التشغيل الاحترافي باستخدام ماكينات التحكم العددي بالحاسوب (CNC) فهو ما يحوّله إلى مكوّن وظيفي لمعدات.

تتطلب مواضع تركيب الدلّاكات الخطية، ودعائم المسمار الكروي، والمحركات، والألواح الجانبية، ومكونات التحكم جميعها تشغيلاً دقيقاً وأبعاداً منسقة.

تُشغل شركة هنتون نظام تشغيل احترافي للملفات الألومنيومية باستخدام ماكينات التحكم العددي بالحاسوب (CNC)، ويمكنها معالجة المنتجات وفقاً للرسومات ثنائية الأبعاد، أو النماذج ثلاثية الأبعاد، أو العيّنات المادية.

تشمل خدمات التشغيل المتاحة:

• قطع دقيق حسب الطول

• تنعيم الوجه النهائي

• الحفر والتثقيب

• التوسيع المخروطي للثقوب وزيادة قطرها

• تنعيم الأخاديد والتشطيب التدريجي

• التفريغ المحلي والقطع المفتوح

• تشطيب أسطح التركيب

• حفر الثقوب الموضعية والتشغيل متعدد الجوانب

بالنسبة للثقوب والفتحات والمقاسات المحلية المشغولة تقليديًّا، يمكن أن تصل دقة التشغيل إلى ±0.1 ملم ، مما يلبّي متطلبات المكونات الإنشائية لآلات التوزيع وآلات تثبيت البراغي وآلات اللحام ومنصات الأتمتة ثلاثية المحاور.

كما يمكن شغل القواعد والمنزلقات والألواح الجانبية والأعمدة ولوحات التحكم وفق مجموعة الرسومات الكاملة للمعدات، مما يضمن التنسيق الدقيق لمواقع الثقوب والعلاقات الاتصالية بين المكونات المختلفة.

يمكن للعملاء شراء أكثر من مخزون الألمنيوم المُشكَّل بالبثق. وتستطيع شركة هينتون توريد المكونات الإنشائية المشغولة كليًّا وفق الرسومات الجاهزة للتجميع اللاحق للمعدات.

03 آلات تشكيل رقمية متعددة الطول تُظهر القدرة التصنيعية الفعلية

ليست شركة هينتون مجرد موزِّعٍ يشتري ملفات الألمنيوم ويبيعها مجددًا. بل إننا نمتلك نظامًا كاملاً لتشكيل الألمنيوم بالبثق وللتشطيب الدقيق.

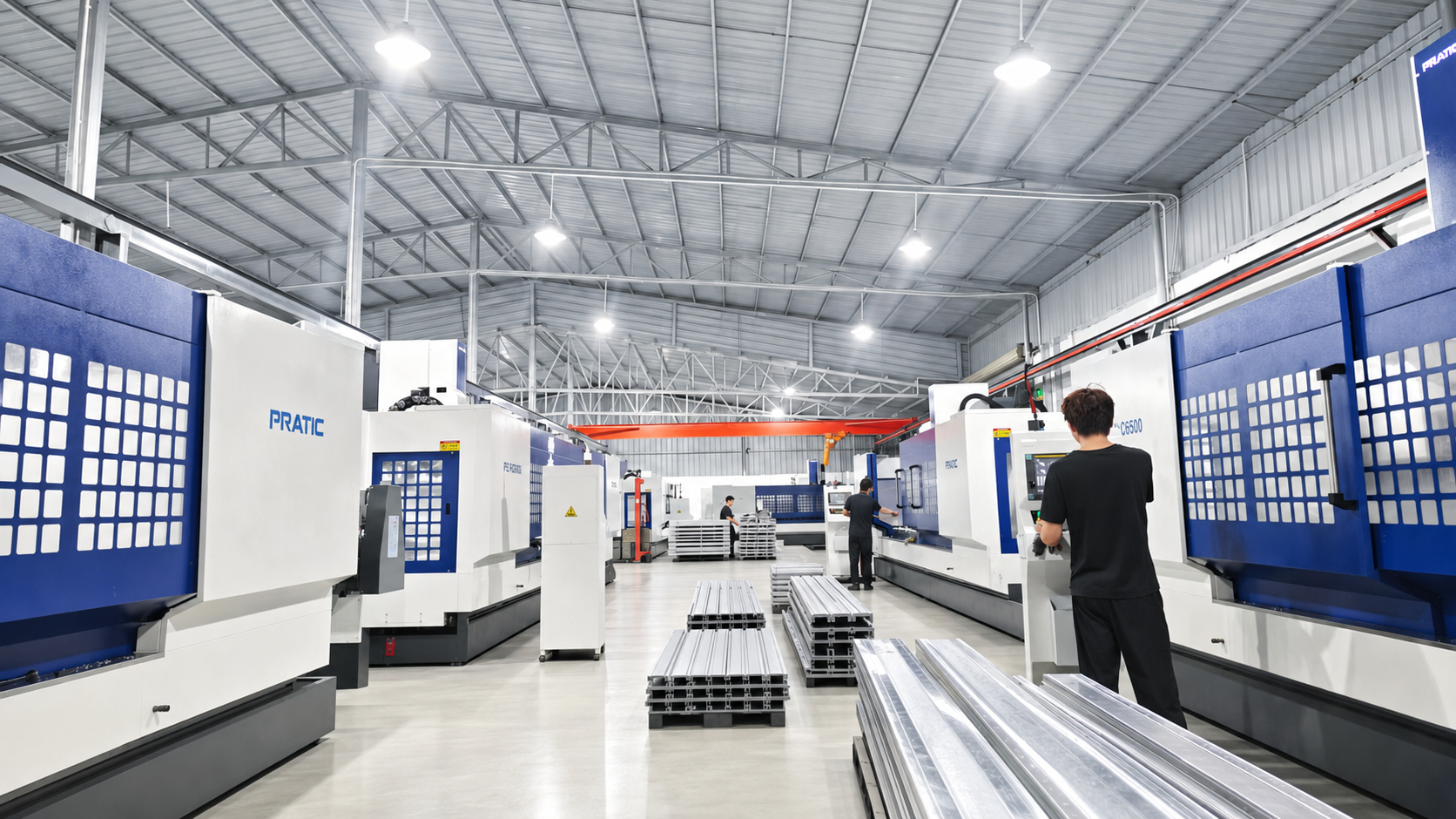

يدعمها قاعدة إنتاج تبلغ مساحتها نحو ٩٠٠٠ متر مربع، وتضم شركة هينتون مناطق مخصصة لإنتاج الملامح، والتشغيل الآلي باستخدام الحاسب (CNC)، ومعالجة المكونات، والتخزين، ودعم الإنتاج. كما تم تجهيز المنشأة بعدة أنظمة احترافية لمعالجة الألمنيوم.

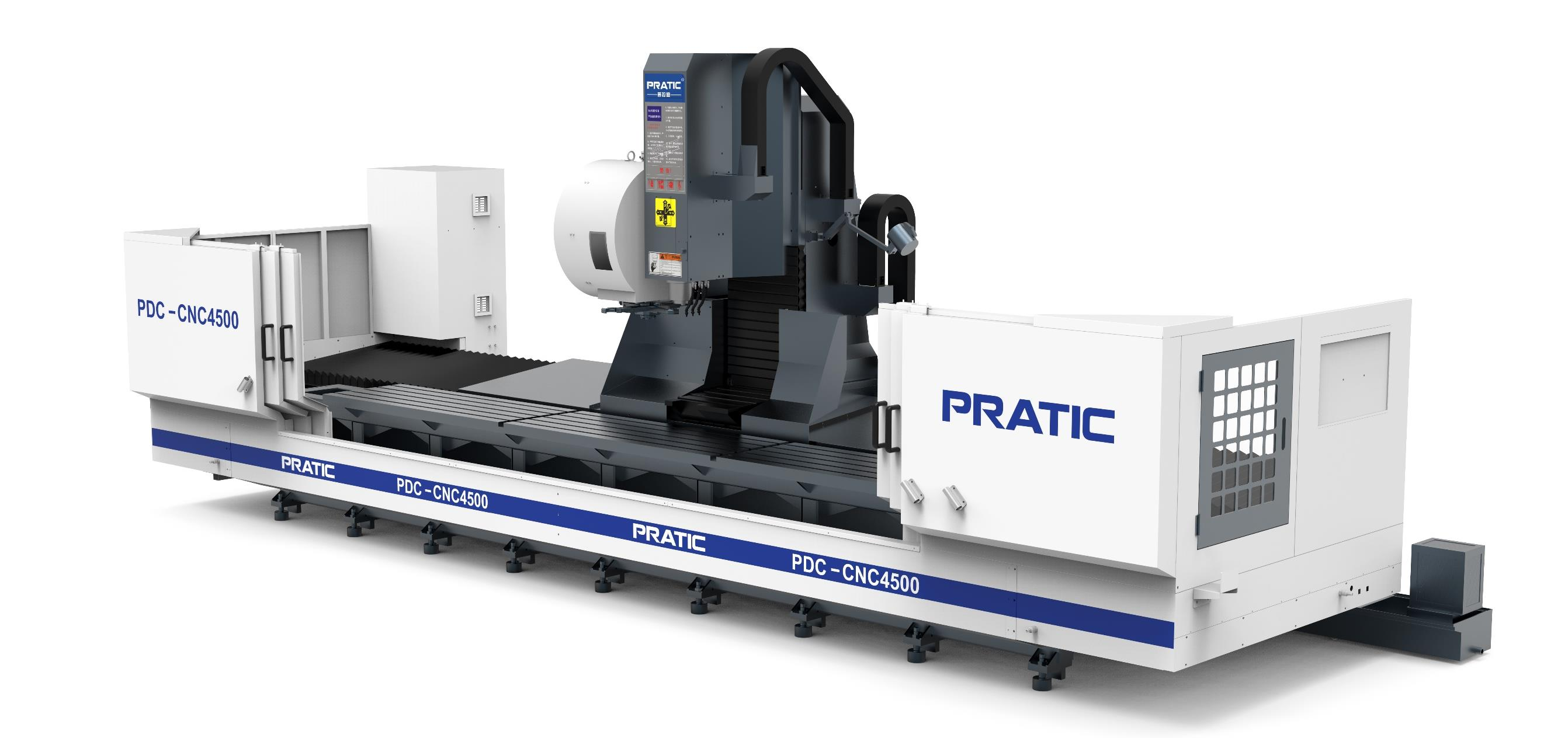

ولتعزيز القدرة على التشغيل الآلي للملامح الطويلة والمكونات الهيكلية المنتجة بكميات كبيرة، أضافت شركة هينتون ستة مراكز تشغيل آلي باستخدام الحاسب (CNC) طويلة الملامح من طراز PRATIC C6500.

وتصلح هذه الآلات لعمليات الحفر، والتنصيف، وتشكيل الأخاديد، والتشغيل المتعدد المواضع لقواعد آلات التوزيع، ومنصات الانزلاق، والألواح الجانبية، والأعمدة الداعمة، وغيرها من المكونات الألومنيومية الطويلة.

سواء كان الطلب يتعلّق بنموذج أولي واحد، أو دفعة تجريبية صغيرة، أو إنتاج حجمي مستمر على المدى الطويل، فإن شركة هينتون قادرة على وضع برامج تشغيل مخصصة ومتطلبات فحص وفقاً للرسومات التي يقدّمها العميل، لتوفير دعم إنتاجٍ مستقرٍ ومستمر.

هذه إحدى أهم الفروق بين شركة هينتون وموزِّعي الملامح العاديين أو ورش التشغيل الصغيرة.

تتفهَّم شركة هينتون ملفات الألومنيوم المُستخرجة وتتمتَّع بالقدرة الاحترافية على التشغيل باستخدام ماكينات التحكم العددي (CNC) المطلوبة لإنتاج دفعات مستقرة.

التشطيب الكهربائي بعد عملية النحت الرملي (04) لتحسين المظهر الاحترافي للماكينة

تُسلَّم آلات التوزيع وآلات تثبيت البراغي تلقائيًّا وآلات اللحام عادةً كوحدات متكاملة من المعدات.

تظل ألواح الجوانب والأعمدة الداعمة ولوحات التحكم والأغطية مرئيةً بوضوح، ما يجعل جودة السطح جزءًا مهمًّا من العرض العام للمنتج.

تتميَّز ملفات آلات التوزيع المخصصة من هينتون بتشطيب سطحي كهربائي بعد عملية النحت الرملي.

تقلِّل عملية النحت الرملي ظهور خطوط الاستخراج وعلامات القالب والعيوب السطحية الطفيفة، مما يُنتج ملمسًا غير لامعٍ متجانسٍ وراقيٍ.

يُحسِّن طبقة الحماية الكهروфорية مقاومة التآكل ومقاومة البقع وحماية السطح اليومية، ما يساعد المعدات على أن تبقى أسهل في التنظيف والصيانة أثناء الاستخدام الطويل الأمد.

وبالمقارنة مع عملية التأكسد الطبيعي بالفضة التقليدية، فإن التشطيب الكهروفورياً المنفَّث بالرمل مناسبٌ بشكل خاص للمكونات الإنشائية الظاهرة في معدات الأتمتة المكتبية:

• ملمس سطحي أدق وأكثر انتظامًا

• لون وبريق أكثر اتساقًا

• وحدة بصرية أقوى بين المكونات الإنشائية المختلفة

• مظهرٌ يتماشى بشكل أفضل مع تصميم معدات الأتمتة الحديثة

وعندما تستخدم القاعدة ولوحات الجوانب والأعمدة ولوحة التحكم والأغطية جميعها نفس عملية التشطيب، فإن الجهاز المكتمل يكتسب مظهرًا أكثر تكامُلاً ويقدِّم جودة منتج احترافية تتوافق مع متطلبات المعدات الصناعية الحديثة.

05 توريدٌ مرنٌ يشمل كل شيء بدءًا من المقاطع الأولية وحتى مجموعات المكونات الإنشائية الكاملة

توفر شركة هينتون خيارات متعددة للتسليم للعملاء، تتناسب مع عمليات الإنتاج المختلفة ومتطلبات المشاريع:

• ملفات تعريف ألمنيوم مُستخرَجة بالطول الكامل

• مكونات مقطوعة حسب الطول المطلوب

• أجزاء شبه منتهية مشغولة باستخدام ماكينات التحكم العددي (CNC)

• مكونات هيكلية مشغولة بالكامل وفقًا للرسومات الفنية

• مجموعات كاملة تتضمن القواعد، والمنزلقات، والألواح الجانبية، والأعمدة، والأغطية

بالنسبة للمعدات الجديدة التي يتم تطويرها، يمكن لشركة هينتون مراجعة رسومات التجميع أو رسومات المكونات أو النماذج ثلاثية الأبعاد، وتقديم توصيات بشأن الملفات التعريفية الحالية المناسبة، وإتمام تشغيل النماذج الأولية.

وبالنسبة لطرازات الماكينات الراسخة، يمكن استخدام الرسومات الثابتة وبرامج التشغيل ومتطلبات الفحص لضمان إنتاج مستقر بالكميات الكبيرة وتوريد طويل الأمد.

على الرغم من أن هذه السلسلة طُوّرت أساسًا لآلات التوزيع، فإنه يمكن أيضًا استخدامها في آلات تثبيت البراغي الآلية، وآلات اللحام الآلية، وأنظمة الطلاء، ومعدات التعبئة والتغليف (Potting)، ومنصات فحص الرؤية، ووحدات الجسر المتحرك المدمجة (Compact Gantry Modules)، وأنظمة التقاط ووضع على سطح المكتب (Desktop Pick-and-Place)، وغيرها من معدات الأتمتة المخصصة.

الخاتمة

قد تمثّل ملفات آلات التوزيع المخصصة فئة منتجات متخصصة، لكنها تتطلب قدرات قوية في تصميم البثق، والتشكيك باستخدام ماكينات التحكم العددي (CNC)، وتشطيب الأسطح، وتوريد المكونات المنسقة.

واصلت شركة هنتون تطوير أعمالها في مجال ملفات الألومنيوم لمعدات الأتمتة، وأقامت الآن نظامًا كاملاً للمنتجات والتصنيع يشمل البثق المخصص، وإنتاج الملفات، والتشكيك الدقيق باستخدام ماكينات التحكم العددي (CNC)، وتشطيب الإيكتروفوريسيس المُعرّض للرمل، والتسليم المستمر للدُفعات.

نحن لا نزود فقط بملفات الألومنيوم. بل نقدّم مكونات هيكلية من الألومنيوم مصنّعة بشكل احترافي لمعدات الأتمتة.

سلسلة ملفات الألومنيوم الخاصة بآلات التوزيع من هنتون متوفرة الآن.

للاختيار من بين الملامح المختلفة، أو إنشاء النماذج الأولية، أو إعداد عروض الأسعار، أو التشغيل الآلي المخصص، يمكن للعملاء تزويد شركة هينتون برسم تجميع المعدات، أو الرسومات ثنائية الأبعاد للمكونات، أو النماذج ثلاثية الأبعاد، أو العينات الفعلية. وستقوم شركة هينتون بتوصية الملامح المناسبة وتطوير حل التشغيل الآلي المقابل استنادًا إلى متطلبات المشروع الفعلية.
