منتج جديد | وحدات نقل الحركة بالسلسلة أحادية السرعة من طراز Henton 08BS ووحدات الذيل
نهج أكثر قابليةً للتعديل في مجال محركات النقل، ووحدات العودة، ومشدّدات السلسلة لأنظمة نقل المنصات
وحدة محرك الناقل · وحدة التوتر المعيارية · التجميعات المتكاملة للرأس والذيل
دونغ قوان هينتون لشركة الألومنيوم المحدودة | مقال عن منتج جديد
في عمليات التجميع الآلي والتفتيش والتخزين المؤقت ونقل المواد، قد يبدو الناقل وكأنه يقوم فقط بنقل المنتج من محطة إلى أخرى. ومع ذلك، فإن الأجزاء التي تؤثر بشكل أكبر على الاستقرار على المدى الطويل ليست عادةً هي الإطار المرئي المصنوع من ملف الألومنيوم، بل هي آليات القيادة والإرجاع والتوتر الموجودة عند طرفي الناقل.
تؤثر بشكل مباشر استقرار توصيل الطاقة عند طرف القيادة، والانخراط الصحيح بين التروس والسلسلة، وتناسق شدّي السلسلة، وقدرة الطرف الخلفي على التعويض عن استطالة السلسلة، على كلٍّ من الضوضاء والاهتزاز وتجاوز الأسنان وانحراف المسار واستقرار التراكم وتكاليف الصيانة. ولذلك فإن وحدتي الرأس والذيل في ناقل الألواح ذي السرعة الواحدة من نوع 08BS ليستا مجرد كتلتي تركيب فحسب، بل هما العقد الحرجة النهائية التي تُكمِل حلقة نقل الطاقة في الناقل.
للاستجابة للطلب المتنامي من مصنّعي معدات الأتمتة، ومُدمِّجي الآلات المخصصة، والمستخدمين النهائيين على مكونات الناقلات الوحدية، أطلقت شركة دونغقوان هنتون لتصنيع الألومنيوم المحدودة مجموعة محركات السلسلة ذات السرعة الواحدة من نوع 08BS ووحدات الذيل المرتبطة بها. وتشمل هذه المجموعة غلاف محرك الناقل، ووحدة المحرك الأمامية، ووحدة العودة الخلفية، ووحدة التوتر الوحدية، ما يساعد العملاء على تقليل الجهد المبذول في تصميم النظام من الصفر، وشراء المكونات بشكل منفصل، والتحقق المتكرر من توافقها، وإجراء التشغيل التجريبي في الموقع. والنتيجة هي طريقة أكثر كفاءة لبناء ناقل الألواح من نوع 08BS أو تحديثه.

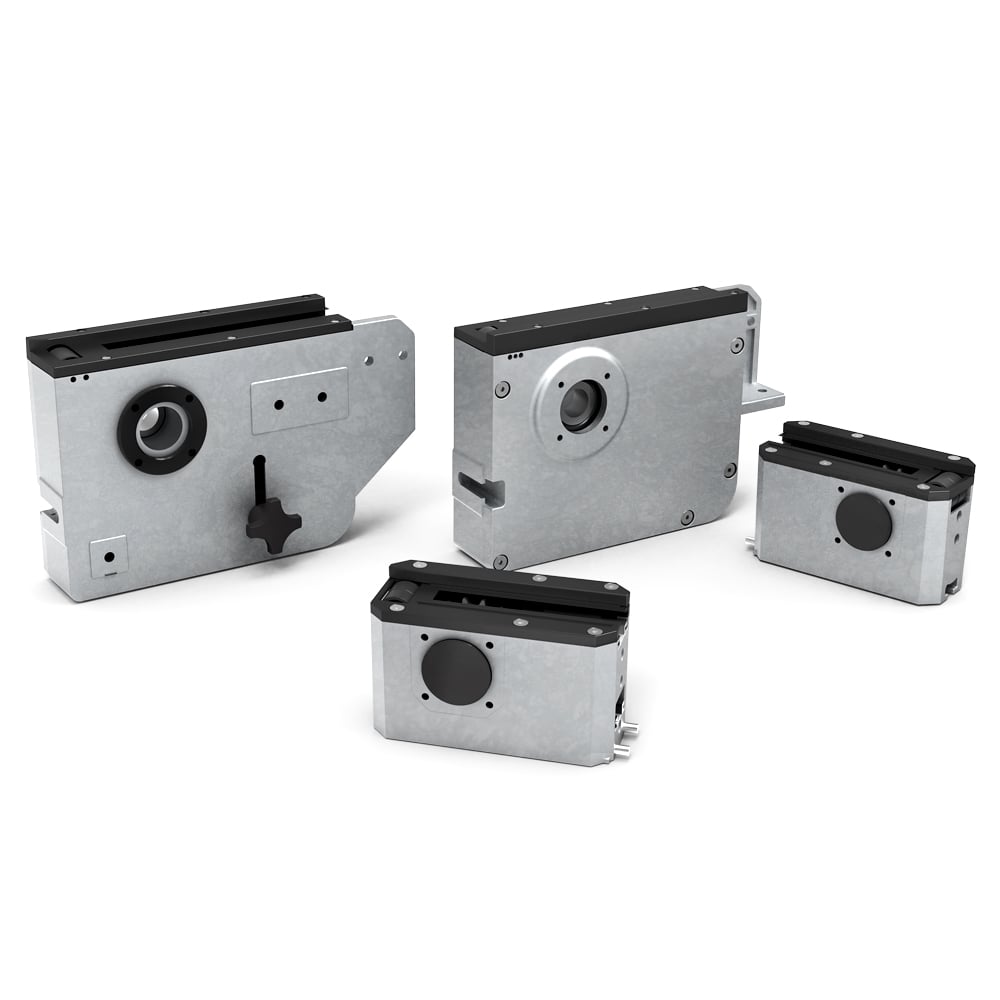

[وحدات محركات السلسلة ذات السرعة الواحدة من نوع 08BS ووحدات الذيل على خلفية بيضاء]
سلسلة ناقل الأسطوانة 08BS هي مواصفة تُستخدم على نطاق واسع في نقل البالتات، ونقل حاملات القطع المراد معالجتها، واللوجستيات أثناء التصنيع على خطوط التجميع. وعلى عكس السلسلة التقليدية لنقل القدرة، التي تتمثل مهمتها الرئيسية في نقل العزم، فإن سلسلة الأسطوانة الكبيرة 08BS قادرة على توفير القوة الجرية مع دعم أو تحريك البالتة الموضوعة فوقها في الوقت نفسه. وبذلك يمكن لحاملات القطع المراد معالجتها، والتجهيزات، والمنتجات أن تتحرك بثبات على طول قسم الناقل.
وفقًا للبيانات الصناعية المتاحة عمومًا لسلسلة التروس الكبيرة النمطية 08BS-27، فإن السلسلة الأساسية تمتلك عادةً خطوة قدرها ١٢٫٧ مم، وقطرًا للترس الكبير يبلغ ٢٧ مم، وعرضًا داخليًّا يبلغ حوالي ٧٫٧٥ مم، وقطر دبوس يبلغ حوالي ٤٫٤٥ مم. ويمكن توريد الأدلة الكبيرة إما من البلاستيك الهندسي أو الفولاذ، حسب طبيعة الاستخدام. وهذه القيم ليست سوى أبعاد مرجعية شائعة في المجال الصناعي. وينبغي مع ذلك التحقق من كل مشروع بدقة مقابل السلسلة والترس المُستعمَلَيْن فعليًّا والرسم المعتمَد؛ إذ لا يمكن اعتبار التسمية «08BS» وحدها بديلاً عن مراجعة التجميع والواجهات.
لا يعني مصطلح «السرعة الواحدة» أن النظام غير فعّال أو مناسب فقط للتشغيل البطيء جدًّا. بل يُميِّز هذا الترتيب عن أنظمة السلاسل ذات السرعات المتعددة (مثل الأنظمة ذات السرعة 2.5 مرة أو 3 مرات). وباستخدام سلسلة ذات سرعة واحدة، يقترب سرعة حركة الصواني بشكل كبير من السرعة الخطية للسلسلة، وبالتالي تكون العلاقة الحركية مباشرة وقابلة للتنبؤ بها. وتصلح هذه التكوينات جيدًا للتطبيقات التي تُعطي أولوية لقدرة التحميل، وسلاسة الحركة، والتوافق مع تراكم الصواني، والموثوقية الميكانيكية. ومن التطبيقات الموثَّقة علنًا التي تستخدم هذا التكوين: نواقل تجميع مكونات السيارات، وخطوط الصواني الثقيلة، وأنظمة الناقلات القابلة للتعديل لقطع العمل.
عندما تتطلب دورة الإنتاج وجود وحدة تجميع مؤقت، يمكن لوحدة التوقف أن تحجز المنصة عند محطة مُعرَّفة بينما يستمر تشغيل سلسلة النقل أو آلية الأسطوانات. وبمجرد رفع حالة التوقف، تنتقل المنصة إلى العملية التالية. وبإضافة وحدات الرفع والتحديد، وآليات النقل، والرافعات، ومنصات الدوران، وأجهزة الاستشعار، ونظام التحكم، يمكن تحويل ناقل الحزام إلى منصة أتمتة كاملة تشمل وظائف التجميع المؤقت، والتحديد الموضعي، ونقل الخطوط، وإعادة المنصات، والتحميل أو التفريغ الآلي.

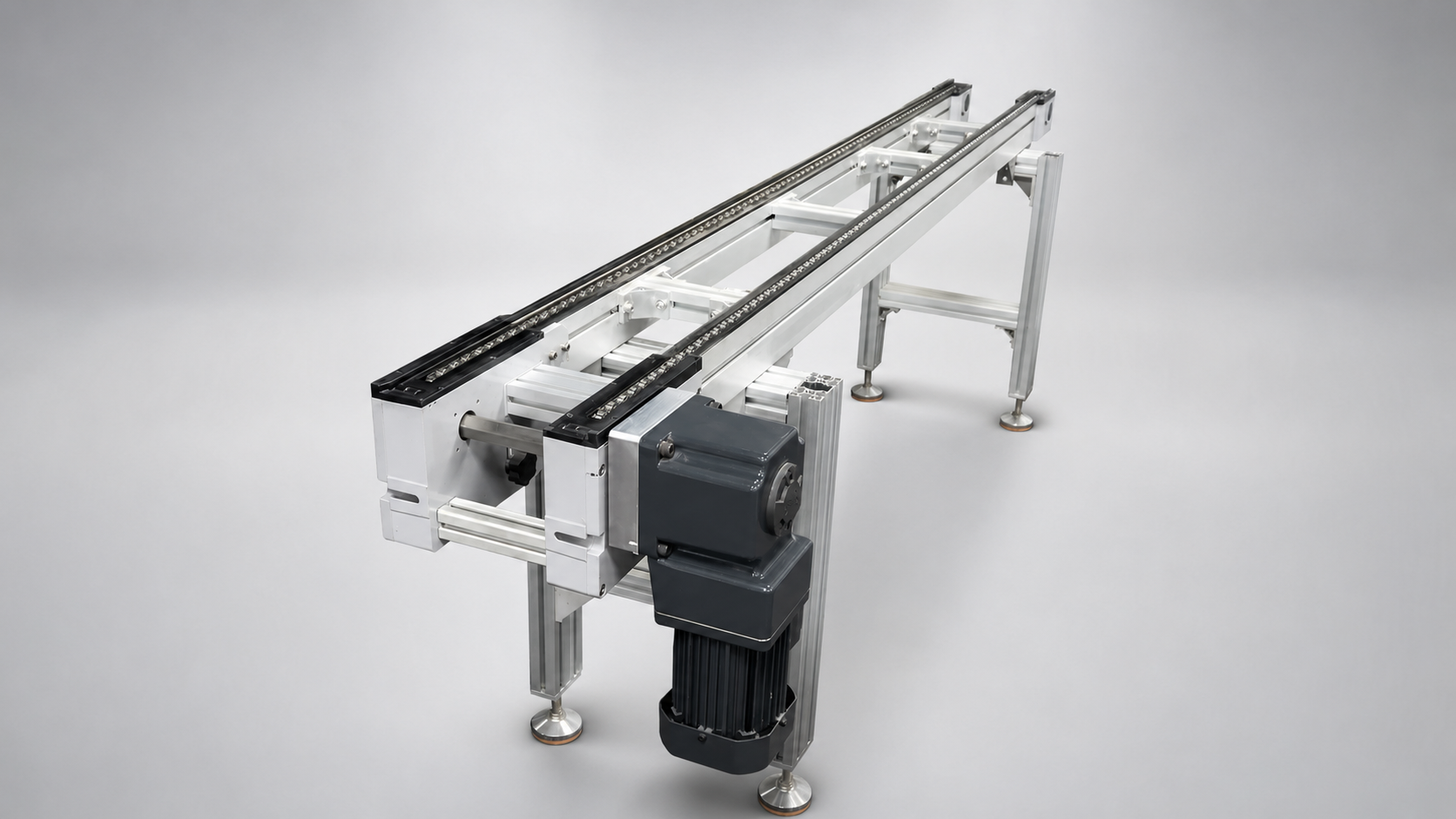

يتضمَّن ناقل السلسلة الكامل من الطراز ٠٨BS عادةً محركًا مزودًا بعلبة تروس، وعمود قيادة، وتروس توجيه، ورأس قيادة، ووحدة ذيل مُدارة أو مشدودة، وسلاسل الناقل، وقضبان التوجيه أو شرائط التآكل، وإطارًا من الألومنيوم المُشكَّل، ومنصات، ووحدات توقف، ونظام تحكم كهربائي. وتُشكِّل السلسلة حلقة النقل المستمرة، لكن تجميعي الرأس والذيل هما اللذان يُدخلان القوة، ويحافظان على مسار السلسلة الصحيح، ويُنظِّمان شد السلسلة.
يُحوِّل طرف المحرك المُسنَّن العزم من المحرك المُسنَّن إلى عمود الدوران، الذي يُدير الترسَين على الجانبين بشكل متزامن. وعندما تتفاعل أسنان الترس مع السلسلة، تدور خيطا السلسلة حول مسارَيهما وتحوِّلان البالتات إلى الأمام. وتؤثِّر أبعاد الفتحة والمقطع المفتاحي، ومدى توافق عمود الدوران مع الجزء المركزي (الهاب)، ومحاذاة الترس، وصلابة دعم المحامل، ونقاط التثبيت في استقرار نقل الحركة خلال هذه العملية.
يُركِّز الطرف الخلفي بشكلٍ رئيسي على إعادة توجيه السلسلة، وتوجيهها، وضبط شدّها. وخلال التشغيل الطويل الأمد، قد يؤدي التآكل الطبيعي في المسامير والبطانات وأسطح التشابك تدريجيًّا إلى زيادة المدى الفعّال للسلسلة. كما يمكن أن تؤثِّر التقلبات في درجة الحرارة، والتغيرات في الأحمال، وتسامح التركيب أيضًا في شد السلسلة. فقد تهتز السلسلة التي تكون فضفاضة جدًّا، أو تقفز عن الأسنان، أو تُحدث صدمات وضجيجًا؛ أما السلسلة المشدودة جدًّا فتُضيف حملاً غير ضروري على السلسلة والعجلات المسننة والمحامل، ما يُسرِّع من عملية التآكل. ولذلك فإن وحدة الضبط الخلفية المستقرة والسهلة الوصول إليها ضرورية لضمان الموثوقية المستمرة.
تُشير إرشادات استكشاف الأخطاء وإصلاحها في القطاع الصناعي مرارًا وتكرارًا إلى أن عدم انتظام توضع التروس، والشد غير المناسب، ونقص التشحيم، وعدم توافق التروس مع السلاسل، وارتداء المكونات تُعد أسبابًا شائعة للضجيج وانزياح الأسنان والاهتزاز والانسداد. وهنا بالضبط تُحقِّق التجميعات الوحدوية للرأس والذيل قيمة عملية حقيقية. فدمج التروس ودعائم المحامل ونقاط التثبيت المرجعية والغلاف الواقي وهيكل الضبط في وحدات قياسية يقلل من الأخطاء الناتجة عن التصنيع المُرتجل في الموقع، ويوفِّر للمصممين وفِرق التجميع وفرق الصيانة أساسًا ميكانيكيًّا أوضح.
تم تصميم وحدات القيادة بالسلسلة أحادية السرعة من طراز 08BS الجديدة من شركة هينتون، ووحدات الذيل المُصاحبة لها، لاستخدامها في نواقل البالتات التي تعتمد على سلسلة الأسطوانات 08BS. ويعرض صفحة المنتج مجموعة متكاملة من المكونات الأمامية والخلفية. وتوفّر وحدة القيادة إدخال الطاقة وتدوير الترس المسنن، بينما تقوم وحدة الذيل بإعادة السلسلة وتوجيهها وضبط شدّها. ويمكن استخدام هذه المجموعات في خطوط التجميع الآلية، وناقلات قطع العمل، وأنظمة تدوير البالتات والمعدات الناقلة المخصصة ذات الصلة.
استنادًا إلى المعلومات الموضَّحة حاليًّا على صفحة المنتج، فإن التجميع الرئيسي يجمع بين مكونات من سبائك الألومنيوم والصلب الكربوني، ويتضمَّن أسطحًا مُصقولة. وتُسهم سبيكة الألومنيوم في تقليل وزن الوحدة، وإضفاء مظهر صناعيٍّ نظيف، وتنسجم بسلاسة مع إطارات الناقلات المصنوعة من ملفات الألومنيوم. ويُستخدم الصلب الكربوني في الأجزاء التي تتطلب قوةً أكبر لنقل الحركة أو الدعم أو التحميل الميكانيكي الموضعي. وتُوزَّع هاتان المادتان وفقًا للوظيفة: فالغلاف والكتل المُثبَّتة تُركِّز على القابلية للتعديل والسهولة في التركيب، بينما تُركِّز المحاور والعجلات المسننة وغيرها من الأجزاء الحاملة للأحمال على المتانة ومقاومة التآكل ونقل الطاقة الموثوق.
تتميز ترتيبات رأس المحرك المعروضة على صفحة المنتج بفتحة دائرية قطرها ٢٥ مم ومفتاح عرضه ٨ مم لتوصيلها بالعمود القيادي ونظام التروس المطابق. ويُستخدم الوصل المفتاحي لنقل العزم بين العمود والقرص المركزي، وهو مناسب جدًّا للظروف التشغيلية المستمرة التي تشهدها أنظمة النقل الآلية. وبما أن قدرة المحرك ونسبة التروس وسرعة النقل والإجمالي الكلي للحمولة وقطر العمود ومساحة التركيب تتفاوت من خط إنتاج إلى آخر، فيجب على العملاء التأكد من أبعاد الفتحة ومفتاح التوصيل ومواصفات السلسلة ونوع الترس ونقاط التثبيت قبل الطلب، بدلًا من الاعتماد فقط على الشكل الخارجي للوحدة.
تستخدم الوحدات شكلًا خارجيًّا مغلقًا نسبيًّا ومنظمًا يضم أجزاء النقل والدعم الداخلية في تجميعٍ مدمج. ويقلِّل هذا من الهيكل الظاهر ويساعد وحدتي الرأس والذيل على تشكيل مظهر آلي متناسق واحترافي مع ناقل ذو هيكل ألمنيومي. كما أن التخطيط الوحدوي يدعم إنشاء المعدات المتكررة: فعند تكرار تصميم الناقل نفسه عبر عدة خطوط إنتاج، فإن واجهات التشغيل المشتركة ونقاط التثبيت المرجعية والمنطق الخاص بقطع الغيار تقلل من هندسة التكرار وتبسّط الصيانة طويلة الأمد.
عند تصميم رأس وذيل ناقل مخصص تقليدي من أجزاء فردية، يضطر المُصنِّع عادةً إلى شراء المحامل والتروس المسننة والمحاور ولوحات التثبيت والواقيات وكتلات الضبط والمواد السريعة الانضمام بشكل منفصل، ثم إعادة رسم التجميع حسب قسم الملف المحدد وعرض الصينية. ويؤدي تجزؤ سلسلة التوريد إلى زيادة العبء الهندسي وقد يتسبب في عدم الاتساق في مواضع الثقوب أو ارتفاع المحاور أو موقع خط السلسلة أو الواقيات أثناء التركيب.
توفر شركة هنتون وظائف طرف الدفع وطرف الذيل الأساسية على شكل وحدات منسقة، ما يتيح لمصنعي المعدات إكمال تصميم الناقل المحيط بالواجهات المُعرَّفة. وفي حالة خطوط التجميع والتفتيش المتكررة وخطوط إرجاع الصينيات، يمكن لهذا النهج أن يقلل من وقت إعداد قائمة المواد (BOM) وتنسيق عمليات الشراء والتطابق الميداني.
يمكن لهيكل الفولاذ الكامل أن يوفّر صلابة عالية، لكنه ثقيلٌ وذو مرونة أقل من حيث المظهر والتعديلات اللاحقة. وقد لا يكون التصميم الكامل من الألومنيوم مناسبًا لمواقع التروس والمحاور والمناطق الخاضعة لأحمال عالية. أما دمج سبائك الألومنيوم مع الفولاذ الكربوني فيُفوِّض كل مادة إلى الدور الذي تؤديه على أفضل وجه: فيظل الوحدة نظيفةً نسبيًّا، وخفيفة الوزن مقارنةً بالبدائل الأخرى، وسهلة التركيب، بينما تحتفظ مواقع النقل الحرجة بالخصائص الميكانيكية التي تتطلبها.
تستخدم الناقلات الآلية الحديثة بشكل متكرر الملامح الألومنيوم الصناعية لأن الفتحات القياسية فيها تدعم التوصيلات المرنة والتركيب السهل للمستشعرات والملحقات. كما تسمح هذه الملامح بالتوسيع لاحقًا أو تعديل الخط دون الحاجة إلى لحام مكثف. ولدى شركة هينتون خبرة واسعة في مجال الملامح الألومنيوم الصناعية ومكونات الناقلات، ويمكنها تنسيق تجميعات المحرك والطرف الخلفي مع الملامح الناقلة، وقضبان التوجيه، والشرائط المقاومة للتآكل، والأرجل، والموصلات، بحيث يصبح الوحدة النهائية جزءًا متكاملًا من الخط بدلًا من أن تكون مكوّنًا منعزلًا يصعب دمجه.
ناقل السلسلة لا يبقى خالياً من الصيانة بشكل دائم بعد التركيب الأولي. فقد تتمدد سلسلة جديدة قليلاً أثناء فترة التشغيل التدريجي لها، بينما قد تؤدي مناطق التراكم الطويلة والانطلاقات والإيقافات المتكررة وتغيرات الأحمال إلى تغيير ظروف تشغيلها. وتوفر وحدة الشد الوحدية نقطة ضبط واضحة. ويمكن لموظفي الصيانة تقييم صوت التشغيل وترخّي السلسلة وانغراس الترس في السلسلة والتعليمات الخاصة بالجهاز، ثم تعديل الشد قبل أن يؤدي الترخّي أو الشد الزائد إلى فشل في النظام.
تحتوي مناطق الرأس والذيل على محور دوران، وتروس سلسلية، ومسار عودة السلسلة، ما يجعلها نقاط صيانة ومناطق تتطلب حماية دقيقة. ويدعم هيكل معياري منظم الترتيب تخطيطًا مدمجًا، ويجعل من السهل تخطيط الحواجز، ووسائل الوصول للتفتيش، والملصقات الأمنية بشكل متسق. وإذا احتاجت السلسلة أو التروس السلكية أو المحامل إلى صيانة، فيمكن للفنيين فحص الوحدة ذات الصلة وإزالتها دون الحاجة إلى تفكيك جزء كبير من ناقل الحركة.
بالنسبة لشركات تصنيع معدات الأتمتة، فإن القيمة التي يقدّمها الوحدة ليست مجرد إمكانية تركيبها بعد الشراء فحسب، بل تكمن في كونها وحدة تصميم قابلة لإعادة الاستخدام. ويمكن للآلات القياسية استدعاء تجميعات مُجربة بالفعل لتقليل دورة التصميم الميكانيكي. أما المشاريع المخصصة فيمكن تقييمها بناءً على عرض المنصّة، والمسافة المركزية لخط السلسلة، وواجهة عمود الدوران، وترتيب المحرك، واتجاه التركيب، والمساحة المتاحة، مما يحافظ على مرونة المشروع فوق أساس قياسي.

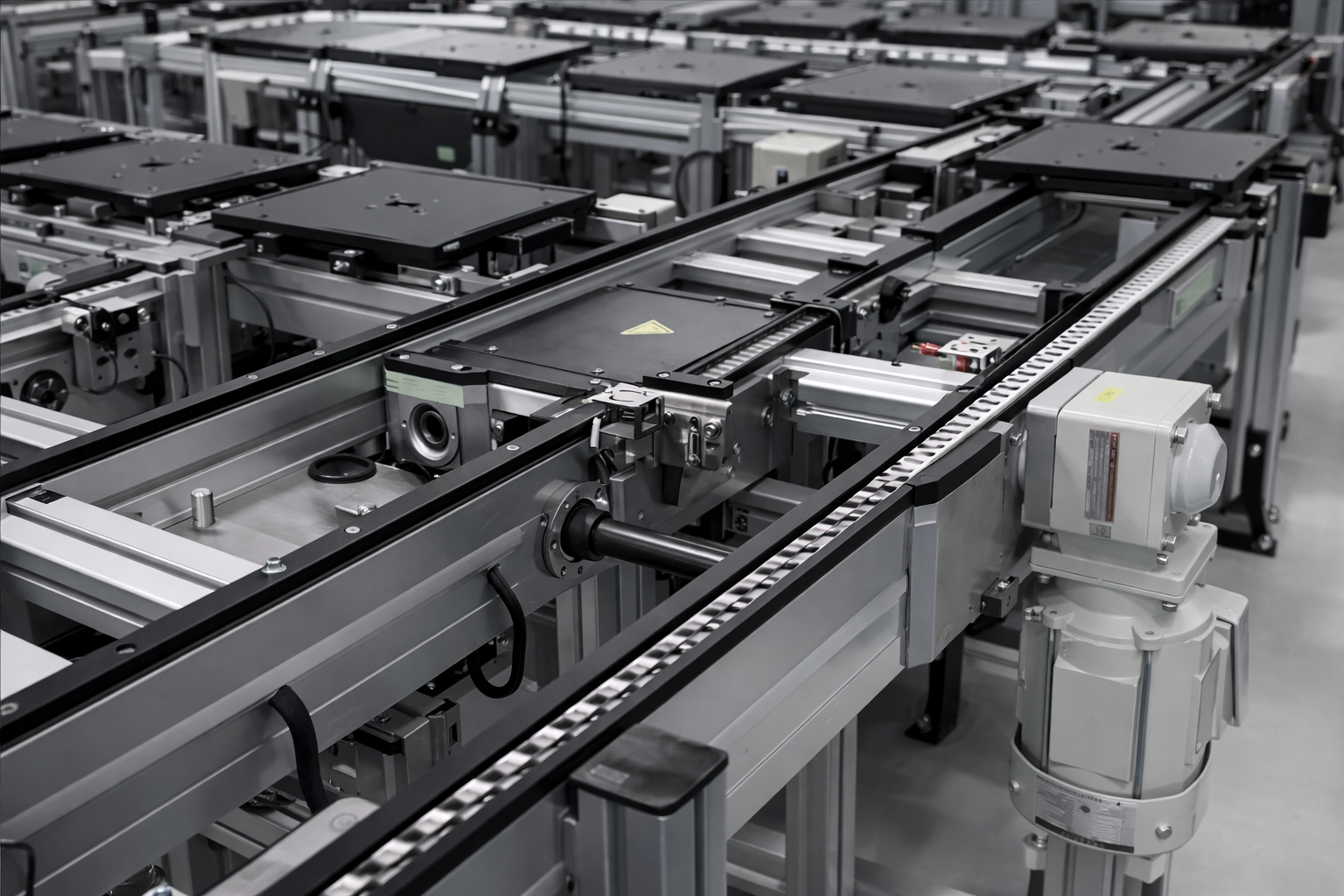

يمكن استخدام وحدات محرك السلسلة أحادية السرعة من طراز Henton 08BS والوحدات الخلفية في العديد من تطبيقات النقل الآلي التي تنقل فيها المنصّات أو حاملات القطع أو التثبيتات المنتج.

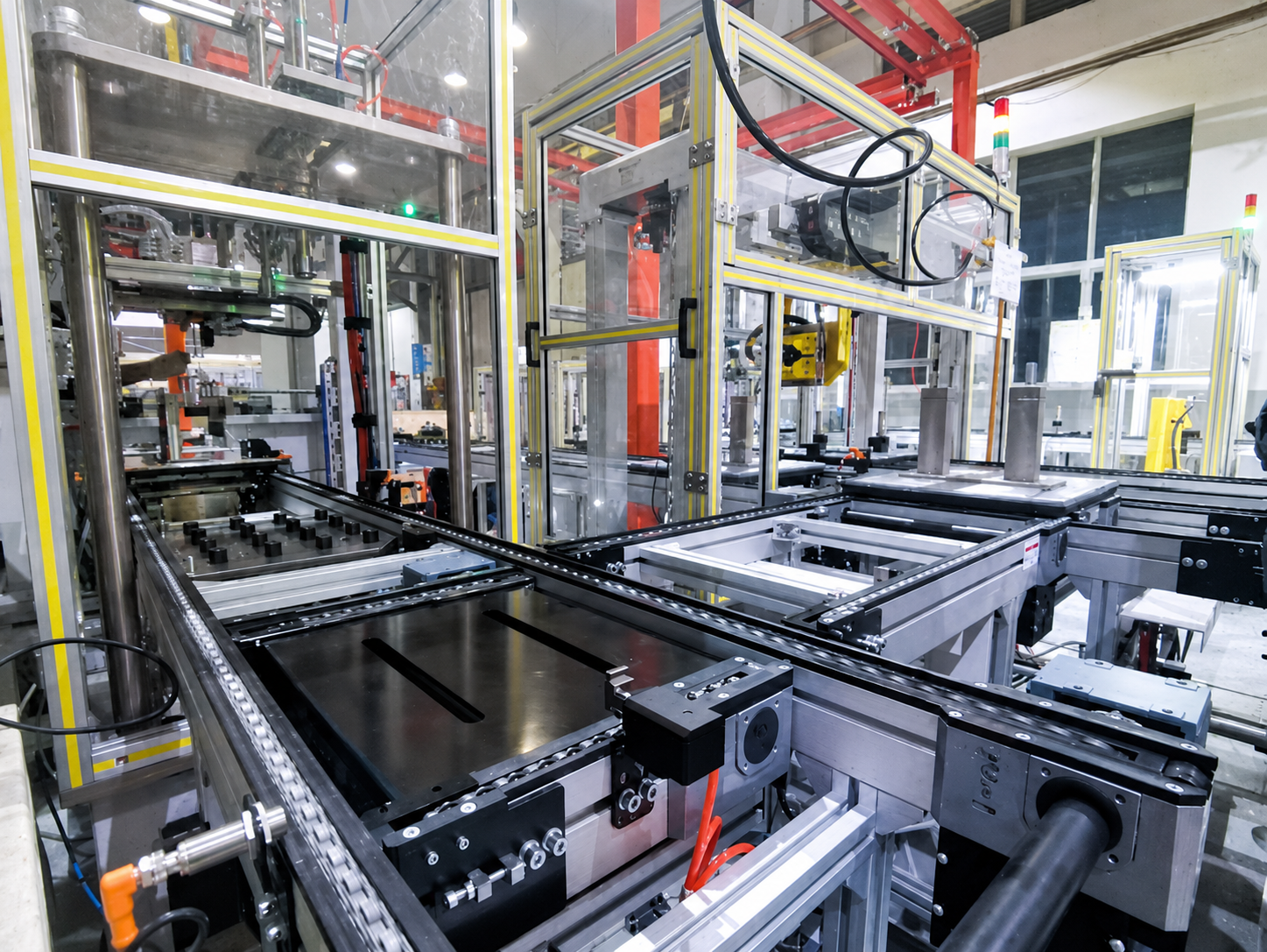

على خطوط تجميع مكونات السيارات، تكون الأجزاء غالبًا ثقيلة نسبيًّا وتمرّ بعدة عمليات مثل التجميع، والترابط، والاختبار، وفحص الرموز الشريطية، والتفريغ. ويمكن لسلسلة السرعة الواحدة من طراز 08BS أن تنقل المنصات على المقاطع المستقيمة، بينما تُنشئ وحدات الإيقاف عُقد تمهيدية خاضعة للتحكم بين المحطات. وبعد ذلك، يمكن لأجهزة الرفع والتحديد أو الروبوتات إجراء عمليات دقيقة على القطعة الموضعَة بدقة.
في تصنيع بطاريات الطاقة الجديدة والمحركات الكهربائية وعلب التروس، تحمل المنصات غالبًا مكونات ذات وزنٍ ملحوظ ومتطلبات محددة في التموضع. ويمكن دمج وحدات الدفع والوحدات الخلفية القابلة للتخصيص مع هيكل من ملفات الألومنيوم، والمنصات، ودبابيس التموضع، وأجهزة الرفع، وأجهزة الاستشعار لإنشاء خلايا نقل آلية تتميّز بدورة إنتاج خاضعة للتحكم الواضح.
في أجهزة الأجهزة المنزلية والمعدات والتركيبات الإلكترونية والتصنيع الصناعي العام، يمكن لناقل البالتات من طراز 08BS التعامل مع نقل القطع أثناء التصنيع، والتجميع على الخط، واختبار الوظائف، ووحدات التخزين المؤقتة للشيخوخة، ونقل المنتجات قبل التغليف.
في مستودعات اللوجستيات وخطوط الإنتاج الجانبية، يمكن لنظام نقل البالتات أن يتصل برافعات النقل ووحدات النقل والمنصات الدوارة وناقلات الأسطوانات والروبوتات لتحميل الأجزاء على خط الإنتاج، ونقلها بين المستويات المختلفة، وتغيير اتجاهها، وإعادة البالتات الفارغة، وتفريغ المنتجات النهائية. وتُشكّل وحدات الرأس والذيل المعيارية، التي تُشكّل الأساس لتوفير الطاقة وضبط الشد في كل قسم مستقيم من الناقل، جزءًا أساسيًّا يسهّل تقسيم النظام المعقد إلى خلايا قياسية مُعرَّفة بوضوح.
لا يمكن هندسة ناقل مستقر من خلال تقييم عنصر واحد بمعزل عن باقي العناصر. ويجب أن يراعي التصميم الكامل الأحمال والسرعة ووقت الإيقاع (Takt Time) وطول منطقة التراكم وسهولة الوصول للصيانة. وعادةً ما يتبع إجراء التهيئة العملي المنطق التالي.
أولاً، حدد الحمولة التي يتم نقلها. وتأكد من وزن كل قطعة عمل، ووزن المنصة، وأبعاد المنصة، وموقع مركز الثقل، ونوع المادة المصنوعة منها السطح السفلي للمنصة، وما إذا كان السماح بتراكم القطع مسموحاً به أم لا. ويؤثر التلامس بين السطح السفلي للمنصة وبكرات السلسلة أو شرائط الارتداء على مقاومة الدوران، واحتكاك التراكم، وعمر الخدمة.
ثانيًا، حدد معايير الناقل. وتشمل هذه الطول الفعّال للنقل، وعرض الصواني، وارتفاع الناقل، وسرعة التشغيل، وعدد الصواني المتراكمة في وقت واحد، وأقصى حمولة إجمالية مسموح بها، ومسافة التباعد بين الأرجل. وتُظهر المراجع القياسية العامة الخاصة بنواقل الصواني من نوع 08BS أمثلةً على التكوينات التي تصل أقصى سرعاتها إلى ٢٠ مترًا/دقيقة، وطول الناقل فيها يبلغ نحو ١٠ أمتار. وتتفاوت الحمولة المتراكمة المسموح بها باختلاف تصميم الناقل المحدّد، ونوع مادة سلاسل الأسطوانات، وترتيب شرائط مقاومة التآكل. وهذه الأرقام الصادرة عن القطاع تُقدَّم فقط لتوضيح الإمكانيات النموذجية على مستوى النظام، وليست قيمًا معتمدة لوحدات الرأس والذيل من شركة هينتون. ويجب إعادة حساب كل مشروع باستخدام المحرك المختار، وعلبة التروس، والتروس المسننة، والمحور، والمحامل، ومقاومة الناقل، وعامل الأمان التصميمي.
ثالثًا، قم بمطابقة نظام الدفع. اختر قوة المحرك المزود بعلبة التروس ونسبة التخفيض المطلوبة استنادًا إلى سرعة السلسلة المطلوبة، ومقاومة بدء التشغيل عند الحمل الكامل، ومقاومة التراكم، وكفاءة النقل. وتأكد في الوقت نفسه من جانب المحرك، واتجاه المخرج، وأسلوب الاتصال، ومدى التحكم في السرعة بتغيير التردد. ولا يعني استخدام محرك أكبر حجمًا بالضرورة أنه أفضل: فالمحرك الأصغر من الحجم المطلوب قد يؤدي إلى صعوبات في بدء التشغيل وحدوث حالات تحميل زائد، بينما قد يؤدي المحرك ذي القدرة الزائدة إلى إحداث تأثير أشد على السلسلة والهيكل في حالة انسداد الناقل.
رابعًا، تحقق من واجهات الدفع. يجب أن تكون أقطار عمود الدفع، والفتحات، والمجرى المفتاحي، وعدد أسنان الترس، والمسافة بين الترسين، ومواقع المحامل، والثقوب المستخدمة لتثبيت الملف الشخصي متوافقة مع بعضها البعض. ويُعتبر القطر الدائري للثقب البالغ ٢٥ مم والمجرى المفتاحي البالغ ٨ مم، اللذان يظهران في صفحة المنتج الحالية، أبعاد واجهة مُؤكدة، ويجب تضمينهما عند فحص عمود الدوران أو وصلة الاتصال أو علبة التروس.
خامسًا، قم بتكوين الوحدات الوظيفية. استخدم وحدات التوقف عندما تتطلب الخطوط التوقف عند المحطات والتحكم في الدورة؛ وأضف آليات الرفع والتحديد حيث تتطلب العمليات تحديدًا دقيقًا للمواقع؛ واستخدم وحدات النقل أو الطاولات الدوارة لتغيير الاتجاه بمقدار 90 درجة أو لنقل الحمولات بين خطوط متوازية؛ واعتمد تخطيط العودة ثنائي المستوى أو التخطيط الحلقي عندما يجب أن تدور المنصات الفارغة؛ وادمج أجهزة الاستشعار وقارئات الباركود وتقنيات التعريف بالترددات الراديوية (RFID) وأنظمة التحكم المنطقية القابلة للبرمجة (PLC) عندما تتطلب العملية إمكانية التتبع.
لتحسين دقة الاقتباس وكفاءة التأكيد الفني، ينبغي على العملاء تزويدنا بأكبر قدر ممكن من المعلومات التالية عند الاستفسار عن وحدات القيادة بالسلسلة ذات السرعة الواحدة من طراز Henton 08BS والوحدات الخلفية:
كلما كانت المعلومات أكثر اكتمالاً، كان من الأسهل تحديد ما إذا كان يمكن استخدام التجميع القياسي مباشرةً، وأي واجهات تتطلب تعديلاً. وفي حالة إعادة تأهيل المعدات القائمة، يُوصى بتقديم صور للناقل، والأبعاد الحرجة للتركيب، والتصنيفات الحالية لسلسلة التوصيل والتروس. أما في المشاريع الجديدة، فيمكن للعملاء تقديم رسومات البالتات، ومتطلبات زمن الدورة (Takt-time)، وتخطيط الخط الإنتاجي، كي يتمكّن الطرفان من التأكد من توافق النظام على المستوى الكلي.
أثناء التركيب، تحقق أولًا من نقاط التثبيت عند طرفي المحرك والطرف الخلفي، وتأكد من أن التوائمتين مُرتبتان بشكل محوري مناسب. ويجب أن يتطابق البعد المركزي بين خطَّي السلسلة الأيسر والأيمن مع القضبان الإرشادية وملفات الناقل والصواني بحيث لا تتعرض السلاسل لقوة جانبيَّة مستمرَّة أثناء التشغيل. وبعد توصيل السلسلة، عيِّن الشد وفق تصميم المعدات، ثم قم بتدوير النظام يدويًّا أو أجرِ تجربة تشغيل بدون حمل وبسرعة منخفضة للتحقق من سلاسة الحركة العكسية دون وجود نقاط شدٍّ واضحة أو احتكاك غير طبيعي.
بعد التأكُّد من أن التشغيل بدون حملٍ طبيعيٌّ، يُجرَى الاختبار تدريجيًّا باستخدام رفٍّ واحدٍ، ثم تحت حملٍ جزئيٍّ، وأخيرًا تحت حملٍ كامِلٍ. ويراعى مراقبة سلاسة عمليات التشغيل والوقف والتراكم والإطلاق. وإذا ظهر صوتٌ غير طبيعيٍّ دوريٌّ، فيجب فحص عدم انتظام مركز الترس المسنَّن، أو تصلُّب حلقات السلسلة، أو تركيب رابط الاتصال بشكلٍ خاطئ، أو عدم توافق السلسلة مع الترس المسنَّن، أو وصلات شرائط التآكل، أو وجود أجسام غريبة تتداخل مع الحركة. أما إذا قفزت السلسلة عن أسنان الترس أو اهتزَّت، فيجب أولًا فحص شدّ السلسلة، ومحاذاة الترس المسنَّن، وما إذا كان الحمل المُطبَّق يتجاوز النطاق المصمَّم له.
يجب أن تشمل الصيانة الروتينية إزالة الغبار والرقائق والزيت المحيط بوحدتي الرأس والذيل، وكذلك فحص المثبتات والمحامل والعجلات المسننة والسلسلة وشرائط التآكل للتحقق من وجود أي تآكل. ويجب اختيار طريقة التشحيم والفترة الزمنية بين جلسات التشحيم وفقًا لنوع مادة السلسلة الفعلية، وسرعة التشغيل، والبيئة المحيطة، وتعليمات الشركة المصنعة للسلسلة؛ إذ إن زيادة كمية الزيت ليست بالضرورة أفضل. وفي التطبيقات التي تستخدم بكرات من البلاستيك الهندسي، أو التي تتطلب نظافة إنتاج عالية، أو التي توجد فيها غبار عالق في الهواء، قد يؤدي التشحيم غير المناسب إلى تلوث كلٍّ من المنصات (البالتات) والممرات الإرشادية.
ويجب أيضًا الحفاظ على سهولة الوصول إلى أجزاء الخدمة وعلى الحماية الوقائية المناسبة. ولا يجوز أبدًا للمُشغلين لمس المحاور الدوارة أو العجلات المسننة أو منطقة عودة السلسلة أثناء تشغيل المعدات. وقبل شد السلسلة أو فحصها أو استبدال أي من مكوناتها، يجب إيقاف الماكينة تمامًا، وفصلها عن مصدر الطاقة الخاص بها، وتثبيتها لمنع إعادة التشغيل المفاجئة غير المتوقعة وفقًا لإجراءات السلامة المعمول بها في الموقع.
وبالإضافة إلى وحدات القيادة بالسلسلة ذات السرعة الواحدة الجديدة المُقدَّمة حديثًا (08BS) ووحدات الذيل، تُصنِّع شركة هينتون وتورِّد الملامح الألومنيومية الصناعية، والملامح الناقلة، وأطر الأتمتة، ومكونات التوجيه والموصلات المرتبطة بها. أما بالنسبة لشركات تصنيع المعدات، فإن تنسيق وحدات الرأس والذيل، والإطار المصنوع من الملامح الألومنيومية، والأرجل والملحقات ضمن منطق هيكلي موحَّد يقلل من التناقضات البُعدية وعدم وضوح المسؤوليات بين المورِّدين المتعددين. أما بالنسبة لمصانع المستخدمين النهائيين، فيبسِّط ذلك أيضًا إدارة قطع الغيار، وتوسيع الخطوط الإنتاجية، والتعديلات المستقبلية على الآلات.
سواء كان المشروع يشمل بناء ناقل حزامي جديد من طراز 08BS أو استبدال المحرك أو جهاز التوتر أو الهيكل الأمامي أو الخلفي للمعدات الحالية، يمكن للعملاء الاستعانة بشركة هينتون مع تحديد سلسلة الناقل وبيانات الحمّالات وأبعاد الناقل وسرعته وحمولته وتخطيط الموقع. ويمكن لهينتون مراجعة واجهات المنتج والمكونات الداعمة مقابل الرسومات الفعلية ومتطلبات المشروع، بحيث يتطابق الوحدة القياسية المُستخدمة مع الآلة بشكل فعلي بدلًا من اختيارها فقط لأن أبعادها الخارجية تبدو مماثلة.
تعتمد استقرار الناقل الآلي على أكثر من قوة المحرك وصلابة الإطار. فالواجهة الانتقالية يجب أن تكون متناسقة تمامًا، ويجب أن تكون التروس مُحاذاة بدقة، ويجب أن تعمل كل قطعة من السلسلة عند شدٍّ مناسب. وتقوم الوحدة الأمامية بإدخال الطاقة بشكل موثوق، بينما تقوم الوحدة الخلفية بإعادة السلسلة وضبطها. ومعًا، تشكّلان الأساس الميكانيكي الذي يقوم عليه الناقل بأكمله.
إن محركات السلسلة أحادية السرعة الجديدة من طراز 08BS ووحدات الذيل المقدمة من شركة هينتون تحول هذه الهياكل الحرجة إلى وحدات أكثر وضوحًا وتنظيمًا وقابلاً لإعادة الاستخدام. وتساعد هذه المحركات مصنّعي معدات الأتمتة على تقليل العمل التصميمي المتكرر، كما تساعد شركات الإنتاج على تحسين سهولة الصيانة، وتوفّر مكونات أساسية موثوقة لأنظمة نقل البالتات، وأنظمة نقل حاملات القطع، وخطوط التجميع والتفتيش، وأنظمة اللوجستيات الجانبية للخط.
إذا كنت تخطط لتركيب ناقل باليت من طراز 08BS أو تحتاج إلى استبدال غلاف المحرك أو وحدة التشديد أو التجميع الأمامي أو التجميع الخلفي في خطٍّ موجودٍ بالفعل، يُرجى تزويدنا بتحديد نوع السلسلة وأبعاد الباليت والحمولة والسرعة وعرض الناقل والرسومات التفصيلية للتثبيت. وسيقوم فريق هينتون بمراجعة واجهات الاتصال ومساعدتك في التأكّد من التكوين الأنسب لمشروعك.
