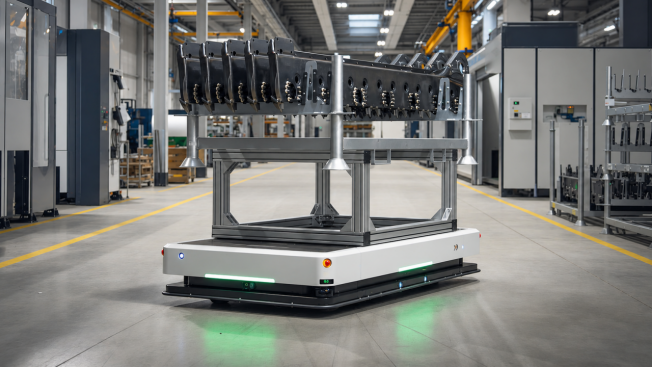

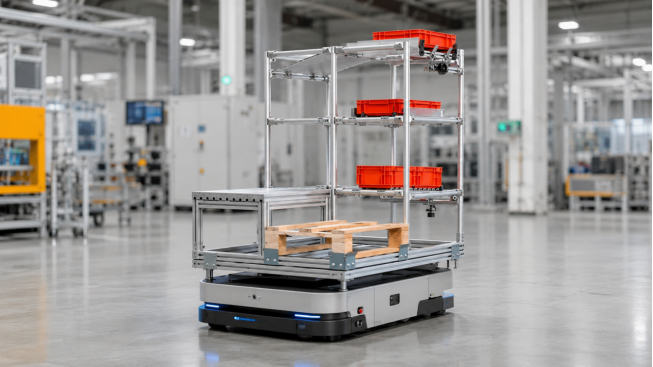

نظام المناولة المتنقّل لا ينتهي عند شراء روبوت: الهيكل المصنوع من ملفات الألومنيوم الذي يُهمَل في كثيرٍ من الأحيان والموجود في الأعلى

في العديد من المصانع، تتجه عمليات مناولة المواد تدريجيًّا بعيدًا عن «البشر الذين يدفعون العربات ويحملون الصناديق ويبحثون عن المواد» نحو المركبات التوجيهية الآلية (AGVs)، والروبوتات المتنقلة المستقلة (AMRs)، والمركبات الناقلة غير المأهولة، والروبوتات الصناعية المتنقلة.

من النظرة الأولى، قد يبدو الأمر بسيطًا:

اشترِ روبوتًا متنقِّلًا، ودعه يتحرك ذاتيًّا، وبذلك تكون قد حُلَّت مشكلة المناولة، أليس كذلك؟

لكن أي شخص عمل فعليًّا على تحسين اللوجستيات الداخلية في ورشة إنتاج يعرف أن الأمر ليس بهذه البساطة.

الروبوت المتنقِّل نفسه لا يمثل سوى «شاسية قادرة على الحركة».

ولإكمال مهمة المناولة فعليًّا، يحتاج أيضًا إلى هيكل علوي يعمل بالتكامل معه:

ما المواد التي سيقوم بنقلها؟
كيف سيتم تثبيت المواد؟
كيف سيتم ربطها بالرفوف؟
كيف سيتم وضع صناديق التدوير؟
كيف سيتم دعم البالتات؟
كيف سيتم توصيلها بأنظمة النقل، وأسطح العمل، ووحدات التخزين الرفية؟
كيف سيظل مركز الثقل مستقرًا؟
كيف يمكن للمشغلين تحميل المواد وإفراغها بسهولة؟
كيف يمكن تعديلها لاحقًا؟

إذا لم تُؤخذ هذه الأسئلة في الاعتبار مسبقًا، فقد يواجه حتى روبوت متنقّل يعمل بسلاسة عالية صعوبة في الاندماج مع بيئة ورشة العمل الفعلية.

وبالتالي، فإن تخطيط نظام المناولة المتنقّل لا يقتصر فقط على اختيار علامة الروبوت التجارية أو طريقة الملاحة.

كما يتطلب هيكلًا علويًّا من الألومنيوم على شكل ملف تعريفي، مناسب للمواد الفعلية الموجودة في الموقع.



أولاً: الروبوت المتنقّل ليس مركبة متعددة الأغراض؛ بل يحتاج إلى هيكل مُركَّب من الأعلى.

عندما يتعرّف العديد من العملاء لأول مرة على المركبات المُوجَّهة تلقائيًّا (AGVs) أو الروبوتات المتنقِّلة ذاتية التوجيه (AMRs)، فإن اهتمامهم ينصبّ أساسًا على جسم الروبوت.

على سبيل المثال:

ما طريقة الملاحة التي يستخدمها؟
ما أقصى سعة تحميل له؟
ما أقصى سرعة يمكنه التشغيل بها؟
هل يمكنه تجنُّب العوائق؟
ما هي مدة عمر البطارية؟
كيف يتم شحنه؟
هل يمكنه الاتصال بنظام إدارة؟

هذه الأسئلة بالتأكيد مهمة.

ولكن في التطبيقات الفعلية، توجد مسألةٌ حرجةٌ أخرى:

ما الذي سيُركَّب بالضبط فوق الروبوت؟

فإذا وُضِع صندوقٌ ببساطةٍ عليه، فقد يعمل النظام في البداية، لكن المشكلات ستظهر قريبًا:

قد لا تستقر المواد بشكلٍ ثابتٍ؛
قد تنزلق علب التدوير؛
قد تكون تحديد مواقع البالتات غير دقيقة؛
قد يكون التحميل والتفريغ اليدويان غير ملائمين؛
قد لا يتطابق الارتفاع مع خط الإنتاج؛
قد لا يتصل بالنُّظُم المعدنية (الرفوف)، أو منصات العمل، أو الناقلات؛
وبعد تغيُّر المنتج، قد لا تظل البنية العلوية قابلةً للتعديل.

وبعبارة أخرى، يحل جسم الروبوت المتنقل مشكلة «الحركة».

وما يُحدِّد فعليًّا ما إذا كان يمكنه خدمة موقع الإنتاج هو هيكل التحميل، وهيكل التموضع، وهيكل التحميل/التفريغ، وهيكل الاتصال (الارتباط) الموجود في الأعلى.

وهذا بالضبط المكان الذي يمكن أن تُقدِّم فيه الملامح الصناعية المصنوعة من الألومنيوم قيمتها.



ثانيًا: لماذا يُعدُّ الهيكل المصنوع من الملامح الألومنيوم مناسبًا للوحدة العلوية؟

عادةً ما يحتاج الهيكل المركَّب في الأعلى لنظام المناولة المتنقِّل إلى تلبية عدة متطلبات:

أولًا، يجب أن يكون خفيف الوزن.

فكلما زاد وزن الهيكل، قلَّ الحمولة الفعَّالة المتبقية للمواد.

ثانيًا، يجب أن يكون مستقرًّا.

أثناء الحركة، سيبدأ الروبوت في التحرُّك، والتوقُّف، والانعطاف، وتجنُّب العوائق. وإذا كان الهيكل غير مستقر، فقد تهتز المواد أو حتى تنزاح عن أماكنها.

ثالثًا، يجب أن يكون قابلاً للتعديل.

تتغير ظروف المصنع بسرعة. فقد يتعامل النظام اليوم مع صناديق من النوع (أ)، بينما قد يحتاج غدًا إلى التعامل مع منصات نقالة من النوع (ب). وقد يرتبط اليوم بمنضدة عمل، بينما قد يحتاج لاحقًا إلى الارتباط بخط ناقل.

رابعًا، يجب أن يكون تجميعه سهلًا.

لا يمكن الاعتماد في تنفيذ المشروع على اللحام والطحن والدهان في كل مرة. فما يحتاجه الموقع هو طريقة أسرع وأكثر مرونة لبناء الهياكل.

إن الملامح الألومنيومية الصناعية مناسبة جدًّا لهذه السيناريوهات.

وتأتي هذه الملامح مزودة بمآخذ على شكل حرف T، ويمكن تجميعها بسرعة باستخدام صواميل على شكل حرف T، وبراغي، ودعامات زاوية، ولوحات اتصال، وموصلات مدمجة، وأقدام قابلة للضبط، وعجلات دوارة، ومشابك لوحي التثبيت، وغيرها من الملحقات.

وعند الحاجة إلى تعديل الهيكل، يمكن أيضًا إزالة المكونات أو نقلها أو إضافتها أو استبدالها.

ولهذا السبب تُستخدم الملامح الألومنيومية على نطاق واسع في العديد من أنظمة المناولة المتنقلة، ومنصات العمل، وأنظمة الرفوف الجارية، والعربات الدوارة، ودعائم خطوط النقل.

ليست هذه المواد مجرد مواد عادية؛ بل هي نظام هيكلي يمكن دمجه بسرعة.



ثالثاً: الهيكل السفلي هو هيكل سفلي، والهيكل العلوي هو هيكل علوي

في مشاريع المناولة المتنقلة، تظهر غالباً فكرة خاطئة شائعة:

حيث ينظر الأشخاص فقط إلى مواصفات جسم الروبوت المتنقل، بينما يتجاهلون الهيكل المُركَّب على القمة.

وبالمقابل، في التخطيط الفعلي، يجب النظر إلى الهيكل السفلي والهيكل العلوي كوحدتين منفصلتين.

فالهيكل السفلي مسؤول عن الحركة والملاحة وتجنب العوائق والجدولة والدعم الأساسي للأحمال.

أما الهيكل المُركَّب على القمة فهو المسؤول عن حمل المواد وتثبيتها وتحديد موضعها وتحميلها/تفريغها والارتباط بها وحمايتها.

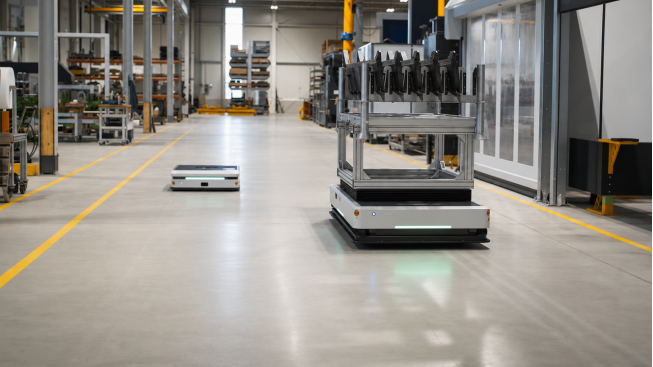

فعلى سبيل المثال، يمكن تركيب هياكل مختلفة على هيكل AMR نفسه:

مثل أن يُصنع منه منصة لحمل الباليتات؛
أو رفٍ لصناديق التدوير؛
هيكل تغذية برفوف جارية؛
رف مواد متعدد المستويات؛
هيكل رصّ لحزام ناقل؛
عربة أدوات مزودة بدرابزين واقية؛
أو منصة نقل تتطابق ارتفاعها مع ارتفاع محطة العمل.

وتُحدِّد هذه الاختلافات الهيكلية نوع السيناريو الذي يمكن أن يخدمه الروبوت.

وإذا لم تُخطَّط البنية المركَّبة على القمة بشكلٍ مناسب، فلن يصبح الروبوت المتنقِّل سوى «عربة صغيرة قادرة على الحركة».

أما إذا صُمِّمت البنية المركَّبة على القمة تصميمًا سليمًا، فيمكن للروبوت أن يصبح فعليًّا جزءًا من نظام تدفق المواد.



النقطة الرابعة: الأسئلة التي يجب توضيحها قبل تخطيط هيكل المناولة المتنقِّل

وقبل تصميم البنية المركَّبة على القمة، لا يُوصى بالبدء فورًا برسم التصاميم.

من الأفضل أولاً توضيح متطلبات الموقع.

١. ما المواد التي سيتم نقلها؟

هل هي علب كرتونية، أو صناديق، أو منصات نقالة (باليتات)، أو لوحات أدوات، أو منتجات شبه مكتملة، أو قوالب تثبيت، أو قطع عمل ذات أشكال غير منتظمة؟

تتطلب المواد المختلفة هياكل مختلفة.

الصناديق مناسبة للرفوف متعددة المستويات؛
أما المنصات النقالة (الباليتات) فهي مناسبة للمنصات الحاملة للأحمال؛
ولوحات الأدوات مناسبة لهياكل التموضع؛
والقطع الصغيرة مناسبة لهياكل التغذية عبر الرفوف الانسيابية؛
أما المواد التي تنزلق بسهولة فتتطلب وحدات تقييد جانبية أو حواجز تحديد المدى؛
والمaterials التي تتعرّض للتصادم بسهولة تتطلب ألواح حماية أو هياكل امتصاص للصدمات.

إذا لم تكن المادة مُعرَّفةً بوضوح، فقد يتم تصميم الهيكل المُركَّب في الأعلى بشكلٍ خاطئٍ بسهولة.



٢. ما وزن المادة؟

ينظر الكثيرون فقط إلى الحمولة المُصنَّفة للروبوت، مع إهمال حقيقة أن الهيكل العلوي نفسه يمتلك أيضًا وزنًا.

لا تتوفر سعة حمل الروبوت بالكامل للمواد.

ويجب طرح ما يلي:

وزن هيكل الإطار المصنوع من الألومنيوم;
وزن الموصلات;
وزن الألواح;
وزن قضبان التدفق;
وزن الدرابزينات;
وزن أجزاء التموضع؛
ووزن مكونات التثبيت الأخرى.

وبالتالي، أثناء التصميم، لا ينبغي أن نسأل فقط: «ما وزن المواد؟» بل يجب أيضًا حساب الوزن الكلي لـ«المواد + الهيكل المُركَّب علويًّا.»

فإذا كان الهيكل ثقيلًا جدًّا، فسيؤثر ذلك ليس فقط على عمر البطارية وكفاءة التشغيل، بل أيضًا على الاستقرار.



٣. أين يقع مركز الثقل؟

أكبر مصدر قلقٍ لهيكل المناولة المتحرك هو عدم استقرار مركز الثقل.

فإذا كان الهيكل العلوي مرتفعًا جدًّا، أو إذا كانت المواد متركِّزة في جانب واحد، فقد يهتز الروبوت عند المنعطفات أو أثناء التسارع أو الإبطاء.

وهذا أمرٌ بالغ الأهمية خاصةً لهياكل الرفوف متعددة المستويات، والأطراف الرأسية، وهيكل حمل الصناديق.

وأثناء التصميم، احرص على تحقيق ما يلي:

وضع العناصر الثقيلة في الأسفل؛
الحفاظ على المواد في المركز؛
موازنة الوزن على الجانبين الأيسر والأيمن؛
تجنب جعل الهيكل مرتفعًا جدًا؛
وإضافة هياكل تقييدية أو واقية أو ثابتة عند الحاجة.

إن رفّ الإطار الألومنيومي البسيط المظهر، بعد تركيبه على هيكل متحرك، لم يعد يُعامل كرفٍّ ثابت عادي.

لأنه يتحرك.

يتطلب الهيكل المتحرك اهتمامًا أكبر باستقراره مقارنةً بالهيكل الثابت.



٤. كيف سيتم تحميل المواد وتفريغها؟

لا تقتصر مسؤولية نظام المناولة المتحرك على «نقل المواد إلى مكان ما» فحسب.

بل يجب أن يأخذ أيضًا بعين الاعتبار «كيفية وضع المواد» و«كيفية إزالتها».

على سبيل المثال:

هل سيأخذ الموظفون المواد من الأمام أم من الجانب؟
هل ارتفاع نقطة الاستلام مناسب؟
هل يلزم وجود زاوية مائلة؟
هل يُشترط تطبيق مبدأ «الدخول الأول، الخروج الأول»؟
هل يلزم أن يرتبط النظام بمنضدة العمل؟
هل يلزم أن يُغذّي النظام الناقل مباشرةً؟
هل يتطلب الروبوت الارتباط التلقائي؟

إذا اضطر الموظفون إلى الانحناء أو المدّ أو المشي حول الموقع في كل مرة يستلمون فيها المواد، فهذا يعني أن التصميم ليس سهل الاستخدام حقًّا.

ولهذا السبب فإن التفاصيل البنيوية الصغيرة مثل قضبان التدفق، والأسطوانات، وحواجز التموضع الجانبية، والكتل الحدّية، ولوحات التوجيه تكتسب أهمية بالغة.

وهذا هو السبب في أن التفاصيل البنيوية الصغيرة مثل قضبان التدفق، والأسطوانات، وحواجز التموضع الجانبية، والكتل الحدّية، ولوحات التوجيه تكتسب أهمية بالغة.

قد لا تكون هذه العناصر باهظة الثمن، لكنها تؤثر مباشرةً على تجربة المستخدم في الموقع.



خامسًا: الأنواع الشائعة لهياكل التركيبات العلوية المصنوعة من ملفات الألومنيوم

وبالنسبة لشركة هينغدونغ للألومنيوم، فإن الجزء الذي نمتلك فيه كفاءة أعلى في الدعم هو الجزء الهيكلي لنظام المناولة المتحرك، وليس جسم الروبوت نفسه.

وتشمل الهياكل الداعمة الشائعة الفئات التالية.



١. منصة حمل البالتات

مناسبة لنقل البالتات القياسية، أو ألواح الأدوات، أو القواعد القابلة للقلب، أو المواد الأكبر حجمًا.

عادةً ما تتطلب هذه النوعية من الهياكل ما يلي:

إطارًا قويًّا مصنوعًا من ملفات الألومنيوم؛
واجهات تركيب سفلية؛
هياكل تقييد البالتات؛
ألواح مقاومة للانزلاق أو ألواح داعمة؛
حدّادت تحديد الموضع؛
والدرابزينات عند الحاجة.

إذا كان لدى العميل بالفعل هيكل روبوت متنقّل، فيمكن تخصيص إطار الملفات الألومنيوم العلوي وفقًا لثقوب التثبيت الخاصة بالهيكل وأبعاد البالتات.

يرتكز تركيب هذا الهيكل ليس على التعقيد، بل على الاستقرار والمسطّحية ووضوح تحديد الموضع.



٢. رف متعدد المستويات لصناديق الدوران

مناسب لنقل الصناديق القياسية، والأجزاء الصغيرة، ومواد التجميع، والمنتجات شبه المُنتهية.

يجب أن يركّز هيكل الرف المتعدد المستويات على ما يلي:

ارتفاع كل مستوى؛
الحمولة المسموحة لكل مستوى؛
حجم الصندوق؛
اتجاه التحميل والتفريغ؛
ما إذا كان مطلوبًا وجود منحدر؛
ما إذا كانت محددات جانبية مطلوبة؛
ما إذا كانت مواقع الملصقات مطلوبة؛
وما إذا كانت هياكل مقاومة للسقوط مطلوبة.

تتمثل الميزة الرئيسية في استخدام ملفات الألومنيوم في إمكانية ضبط ارتفاع الطبقة وفقًا لحجم الصندوق.

وإذا جرى استبدال الصناديق لاحقًا، فيمكن أيضًا إعادة ضبط مواضع العارضات العرضية.

وبالمقارنة مع الهياكل الملحومة، تُعد هذه القابلية للتعديل أكثر ملاءمةً لمواقع المصانع التي تتبع نمط الإنتاج عالي التنوّع ومنخفض الحجم.



٣. هيكل التغذية بالرفوف الانسيابية

إذا كانت المواد بحاجة إلى الالتزام بمبدأ الدخول الأول، الخروج الأول، أو إذا كان على الموظفين أخذ المواد من موقع ثابت، فيمكن التفكير في استخدام هيكل رفوف تدفقية.

يتم تحميل الصناديق من الطرف الخلفي وتتحرك للأمام تلقائيًا بفعل الجاذبية.

وبعد إزالة صندوق من الواجهة الأمامية، تتحرك الصناديق الواقعة خلفه تلقائيًا إلى الأمام لملء الموضع الشاغر.

وهذا الهيكل مناسب جدًّا للحالات التالية:

تغذية محطات العمل؛
إعادة تعبئة المواد بجانب خطوط التجميع؛
تخزين المنتجات شبه المصنعة مؤقتًا؛
توصيل الأجزاء الصغيرة؛
وإدارة صناديق الدوران.

وإذا تم تركيب هذا الهيكل على هيكل متحرك، فإنه يصبح عربة تغذية متحركة.

فإنه لا ينقل الحاويات إلى مكان آخر فحسب، بل يدمج أيضًا «عملية التغذية» في الخطة العامة.



٤. هيكل وصل الناقل

لم تُصمَّم بعض الروبوتات المتنقِّلة لكي يأخذ الموظفون المواد منها مباشرةً؛ بل يجب أن تتوصَّل هذه الروبوتات بدلًا من ذلك إلى معدات أو خطوط ناقلة.

وفي هذه الحالة، قد يلزم تصنيع الهيكل المركَّب على القمة على النحو التالي:

منصة دوَّارة؛
قسم ناقل حزامي؛
هيكل وصل بحزام متزامن؛
منصة قابلة للتعديل في الارتفاع؛
هيكل تقييدي وتوجيهي؛
أو قاعدة تركيب أجهزة استشعار.

يركّز هذا النوع من الهياكل على ارتفاع الاتصال، واتجاه الاتصال، ودقة التموضع.

إذا كان الارتفاع غير دقيق قليلًا، فلن تكون عملية نقل المواد سلسة.

إذا لم تُصمَّم البنية التوجيهية بشكل جيّد، فقد تعلق المواد.

إذا كانت البنية غير مستقرة، فقد تنزاح بعد التشغيل لفترة طويلة.

وبالتالي، يجب تأكيد ارتفاع المعدات وحجم المواد واتجاه النقل ومساحة الموقع مسبقًا بالنسبة لهياكل اتصال ناقلات المواد.



٥. هيكل محطة العمل المتنقِّلة

في بعض السيناريوهات، لا تُستخدم الروبوتات المتنقِّلة فقط لنقل المواد؛ بل قد تصبح جزءًا من محطة عمل متنقِّلة.

على سبيل المثال:

عربات الأدوات المتنقِّلة؛
طاولات الفحص المتنقِّلة؛
طاولات التجميع المتنقِّلة؛
محطات فحص محمولة؛
محطات تجهيز المكونات المحمولة؛
ومنصات الصيانة المحمولة.

يتضمن هذا النوع من الهياكل ملحقات إضافية:

ألواح طاولة العمل؛
أعمدة الإضاءة؛
ألواح تعليق الأدوات؛
قنوات كابلات الطاقة؛
حوامل الشاشات؛
حوامل صناديق المواد؛
حوامل المستندات؛
المقابض؛
والألواح الواقية.

تتمثل ميزة هياكل الملفات الألومنيومية في إمكانية دمج هذه الملحقات في إطارٍ واحدٍ مع إمكانية ضبطها لاحقًا.

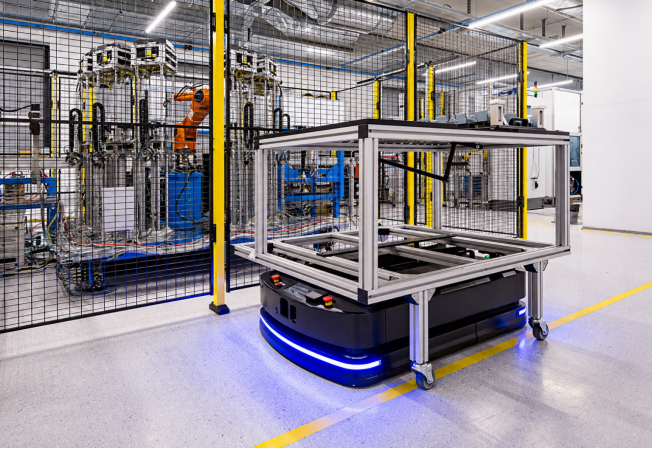

سادسًا. لا تُهمِل واجهة الاتصال: يجب أن تتصل البنية العلوية بالهيكل الأساسي

وهناك نقطة جوهرية واحدة تتعلق بالبنية المركَّبة علويًّا في الروبوت المتنقِّل:

فهي ليست مجرد بنية موضوعة على الروبوت فقط.

بل يجب أن تتصل اتصالاً موثوقًا بالهيكل الأساسي.

وهذا يتطلب التأكُّد المسبق من واجهة الاتصال الخاصة بالهيكل الأساسي.

على سبيل المثال:

أين تقع فتحات التثبيت؟
ما هو البُعد بين الفتحات؟
ما البراغي المسموحة؟
هل السطح العلوي للهيكل مسطّح؟
هل توجد دبابيس تحديد الموضع؟
هل توجد واجهات كهربائية؟
هل توجد مناطق يجب تجنّبها لتركيب أجهزة الاستشعار؟
هل تم تخصيص مساحة للشحن أو الصيانة؟
هل سيؤثر ذلك على أجهزة LiDAR أو الكاميرات أو أجهزة الاستشعار الأمنية؟

إذا لم تُجب عن هذه الأسئلة مسبقًا، فقد لا يتناسب الإطار مع الهيكل بعد تصنيعه، أو قد يؤثر ذلك على تشغيل الروبوت بعد التركيب.

وبالتالي، إذا احتاج العميل إلى هيكل مُخصص مُركَّب من الأعلى، فمن الأفضل أن يوفّر:

رسم أبعاد هيكل الروبوت؛
رسم فتحات التثبيت؛
متطلبات التحميل؛
أبعاد المواد؛
وزن المواد؛
المسار المُراد السير فيه؛
ومعلومات حول معدات الارتساء.

وبناءً على هذه المعلومات، يمكن لشركة هينغدونغ مساعدة العميل في تفكيك ملفات الألمنيوم والموصلات وفتحات التشغيل الآلي وقائمة الملحقات.



VII. لا ينبغي اعتبار السلامة في المرتبة الأخيرة؛ بل يجب أخذها في الاعتبار منذ البداية

تختلف هيكلة المناولة المتحركة عن الرف الثابت العادي.

يتحرك بين الأشخاص والمعدات والممرات.

لذلك، يجب أخذ السلامة في الاعتبار مبكرًا في مرحلة التصميم.

من أبرز الأسئلة ما يلي:

هل ستُحدث الحواف أو الزوايا الخارجية للهيكل خدوشًا أو اصطدامات بالأشخاص؟
هل ستنزلق المواد أثناء الحركة؟
هل سيهتز الرف العالي بسهولة؟
هل سيؤثر الإطار على حساسات الروبوت؟
هل عرض الممر كافٍ؟
هل نصف قطر الدوران كافٍ؟
هل توجد حاجة إلى أضواء تحذيرية أو شرائط عاكسة أو شرائط واقية على المصدات؟
هل سيؤثر ذلك على منصات العمل أو المعدات أو رفوف التخزين؟

وبالنسبة للمركبات المُرشدة آليًّا أو أنظمة الروبوتات المتنقِّلة، يجب أيضًا تقييم معايير السلامة ذات الصلة ومتطلبات الإدارة في الموقع. ويذكُر النص الأصلي أن عوامل السلامة يجب أخذها في الاعتبار منذ المرحلة الأولى من تخطيط أنظمة الروبوتات الصناعية المتنقِّلة، ويُشير إلى متطلبات المعيار GB/T 30029-2023 «القواعد العامة لتصميم المركبات المُرشدة آليًّا».

يمكن لشركة هينغدونغ للألمنيوم توفير المكونات الإنشائية ودعائم الهيكل، لكن التقييم النهائي للسلامة في النظام المتنقِّل لا يزال يتطلب التأكيد المشترك من قِبل العميل ومورِّد الروبوتات ومُدمِّج النظام وفريق إدارة الموقع.

ويجب توضيح هذه النقطة جيدًا.

لأن هيكل ملفات الألمنيوم لا يشكِّل سوى جزءٍ من النظام؛ فهو ليس النظام الكامل للروبوتات المتنقِّلة.



القسم الثامن: أنظمة تكنولوجيا المعلومات والتخطيط تؤثِّر أيضًا في التصميم الإنشائي

يفترض الكثيرون أن أنظمة تكنولوجيا المعلومات لا علاقة لها بإطارات ملفات الألمنيوم.

في الواقع، غالبًا ما تؤثر هذه العناصر على بعضها البعض أثناء التكامل الميداني.

ويشير مصدر المادة أيضًا إلى أن أنظمة الروبوتات الصناعية المتنقلة لا تعمل بشكل منعزل، بل هي جزءٌ من سلسلة لوجستية داخلية مرتبطة بشبكة، ولذلك يجب أخذ الشبكات اللاسلكية وأنظمة إدارة المستودعات والواجهات في الاعتبار مسبقًا.

وبالنسبة البنية المركّبة في الأعلى، فإن أنظمة تكنولوجيا المعلومات ونظم الجدولة تؤثر بشكل غير مباشر على العديد من التفاصيل.

على سبيل المثال:

هل يحتاج الروبوت إلى مسح الرموز الشريطية؟
هل يحتاج إلى تركيب قارئ للبطاقات ذات التردد اللاسلكي (RFID)؟
هل يحتاج إلى حوامل استشعار؟
هل يحتاج إلى شاشة عرض؟
هل يحتاج إلى أضواء إشارات؟
هل يحتاج إلى مساحة لصندوق التحكم الكهربائي؟
هل يحتاج إلى قنوات لتوصيل الأسلاك ومساحة لتوجيهها؟
هل يتطلب ذلك الوصول المحفوظ للصيانة؟

إذا تم أخذ هذه الواجهات في الاعتبار لاحقًا فقط، فقد يلزم إعادة حفر الهيكل وإعادة تشغيله آليًّا وإعادة توصيل الأسلاك فيه.

وبالتالي، عند تخطيط هيكل مُركَّب من ملفات الألومنيوم موضوعة في الأعلى، لا بد من أخذ عوامل التحميل الميكانيكي في الاعتبار فحسب، بل أيضًا مواقع تركيب أجهزة الاستشعار والمكونات الكهربائية وأجهزة التعريف.

وهذا يُعَدُّ كذلك ميزةً لهياكل ملفات الألومنيوم.

وتتيح الأخاديد على شكل حرف T إضافة العديد من القواعد والملحقات لاحقًا دون الحاجة إلى اللحام في كل مرة.



التاسع. لماذا لا ينبغي تثبيت الهيكل بشكل دائم منذ البداية؟

غالبًا ما تحتاج أنظمة المناولة المتحركة إلى التكيُّف مع التغيرات الميدانية.

قد تتغير أحجام المواد؛
وقد تتغير طرازات المنتجات؛
وقد تتغير مواصفات الحاويات.
قد تتغير مواقع محطات العمل؛
قد تتغير طرق النقل؛
وحتى علامة الروبوت قد تتغير.

إذا كان الهيكل المُركَّب في الأعلى ملحومًا ومُثبَّتًا تمامًا منذ البداية، فإن التعديلات اللاحقة ستكون مكلفة.

الهياكل المصنوعة من ملفات الألومنيوم أكثر ملاءمةً للسياقات التي تتطلب التكرار والتطوير.

النسخة الأولى يمكن أن تلبّي الاحتياجات الأساسية للنقل.

وبعد ذلك، يمكن إضافة حواجز جانبية، ودرابزينات وقائية، وتوجيهات، ومسارات انزلاقية، وحوامل لمقارئ الباركود، وحوامل لأجهزة الاستشعار، ومنصات الارتباط.

وإذا تغيَّرت المواد، فيمكن استبدال بعض العوارض العرضية أو تعديل ارتفاع الطبقات.

وهذا أمرٌ بالغ الأهمية لمواقع الإنتاج.

فالعديد من مشاريع الأتمتة ليست مثالية منذ البداية، بل تُحسَّن باستمرار أثناء الاستخدام.

تتيح هياكل الملامح الألومنيومية مجالاً للتعديل.



س. ما هي العناصر الداعمة التي يمكن لشركة هينغدونغ للألومنيوم تزويدها؟

وبالنسبة لأنظمة المناولة المتنقلة، وهيكل نقل المواد، والإطارات المُركَّبة على القمة باستخدام الملامح الألومنيومية، يمكن لشركة هينغدونغ للألومنيوم تزويد العملاء بالعناصر الداعمة التالية:

ملامح ألومنيوم صناعية؛
ملامح وفق المعيار الأوروبي والمعيار الوطني الصيني؛
أحجام شائعة مثل 2020 و3030 و4040 و4080؛
ملحقات الملامح؛
صواميل حرف T، والبراغي، ودعامات الزوايا، والألواح الواصلة؛
أغطية النهايات، والمفاصل، والمقابض، وأرجل التسوية، والعجلات الدوارة؛
وسائل تثبيت الألواح، والموصلات المدمجة، والدعامات المُعزَّزة؛
مسارات التدفق، والبكرات وبعض الملحقات الهيكلية للأتمتة؛
خدمة القطع حسب الطول؛
الحفر؛
التجويف الداخلي للخيوط (التثبيت بالخيط الداخلي)؛
التوسيع المُدبَّب لفتحات التثبيت؛
عملية عمل الشقوق؛
التشغيل الآلي باستخدام الحاسوب (CNC)؛
تجميع مبدئي بسيط؛
فرز الملحقات؛
تفكيك الطلب وفقًا للرسومات الفنية؛
دعم قائمة المواد (BOM)؛
وتغليف وشحن مُجمَّع.

يمكن توريد الملامح الألومنيومية بأطوال تصل إلى ٦٠٠٠ مم.

التسامح القياسي في عملية القص هو ±٠٫٥ مم.

يمكن توفير خدمة القص مجانًا. وتُقدَّر تكاليف العمليات الأخرى مثل الحفر، والتشعير، والتجويف المُستدير، والشقوق، والتشغيل باستخدام ماكينات التحكم العددي (CNC)، وغيرها وفقًا للمخططات والكميات بشكل منفصل.

بالنسبة للعملاء الذين يمتلكون رسومات، يمكن لشركة هينجدونغ مساعدتهم في مراجعة مواصفات الملامح، والأطوال، ومواقع الثقوب، ومتطلبات التشعيب، وملاءمة الملحقات، وقوائم المواد (BOM).

أما بالنسبة للعملاء الذين لا يزالون في مرحلة التخطيط، فيمكنهم أولًا تقديم أبعاد المادة، والأوزان، وسيناريوهات الاستخدام، والهياكل المرجعية، ثم التأكيد لاحقًا على الحل الخاص بالملامح والمعالجة.



القسم الحادي عشر: التسلسل الموصى به لتخطيط هيكل علوي قابل للنقل في أنظمة المناولة

إذا رغب عميلٌ في بناء هيكل علوي مركَّب على روبوت نقل آلي (AMR)، أو عربة توجيه تلقائي (AGV)، أو عربة نقل مواد متنقلة، فيمكن تنظيم المتطلبات وفق التسلسل التالي.

الخطوة ١: تأكيد الهيكل المتنقِّل

تأكيد أبعاد الهيكل، والسعة التحميلية، وفتحات التثبيت، ومواقع أجهزة الاستشعار، والمنطقة المسموح بها للتثبيت، ومساحة الصيانة.

الخطوة 2: تأكيد المواد المراد نقلها

تأكيد نوع المادة، وأبعادها، ووزنها، ومركز ثقلها، واتجاه وضعها، وما إذا كانت تتطلب حماية أم لا.

الخطوة 3: تأكيد طريقة التحميل والتفريغ

هل ستتم عملية تحميل وتفريغ المواد يدويًّا، أم سيتصل الهيكل بخط ناقل؟

هل تكون عملية رفع المواد ذات اتجاه واحد أم ثنائي الاتجاه؟

هل يُشترط تطبيق مبدأ «الدخول الأول، الخروج الأول»؟

هل يتطلب الأمر تغذية مائلة؟

الخطوة 4: تأكيد الشكل الإنشائي

وبحسب نوع المادة وطريقة الاستخدام، اختر منصة البالتات، أو الرف متعدد المستويات، أو هيكل الرف الانسيابي، أو منصة الأسطوانات، أو هيكل الاتصال بالناقل، أو هيكل محطة العمل المتحركة.

الخطوة 5: تأكيد الملامح والإكسسوارات

وفقًا للحمل والمسافة الممتدة والارتفاع وطريقة الاتصال، اختر مقاطع الألومنيوم ذات الأبعاد 3030 أو 4040 أو 4080 أو أكبر، واجمعها مع الصواميل والبراغي وأقواس الزوايا والموصلات ومحدِّدات الحركة ومشابك الألواح.

الخطوة 6: تأكيد متطلبات التشغيل الآلي

تأكد مما إذا كانت هناك حاجة إلى عمليات القطع أو الحفر أو التثبيت بالخيوط أو التوسيع المخروطي للثقوب أو عمل الشقوق أو التشغيل باستخدام ماكينات التحكم العددي (CNC) أو التجميع المبدئي البسيط.

الخطوة 7: تأكيد شروط السلامة وظروف الموقع

تحقق من عرض الممرات ومساحات الدوران ومخاطر ملامسة العاملين للمعدات وتدابير منع سقوط المواد ومسافات التوضّع الآمن لأجهزة الاستشعار واللافتات التحذيرية وقواعد التشغيل.

الخطوة 8: تأكيد إمكانية التوسّع المستقبلي

احجز مساحات كافية لتثبيت حوامل أجهزة الاستشعار ومعدات مسح الرموز الشريطية وشاشات العرض وصناديق التحكم الكهربائي وقنوات تمرير الأسلاك وشرائط الإضاءة أو غيرها من الملحقات.

إن الهيكل المُخطط له بهذه الطريقة يزداد احتمال تنفيذه بنجاح في الموقع بشكلٍ كبير.



القسم الثاني عشر: الآليات الخفية لنظام المناولة المتحرك تكمن في التفاصيل فعليًّا

يعتقد الكثير من الأشخاص أن الجزء الصعب في نظام المناولة المتنقل يكمن في جسم الروبوت.

ولكن بمجرد استخدام النظام على أرضية ورشة العمل، فإن التفاصيل التي تؤثر فعليًّا على الأداء تكون غالبًا هذه:

هل يمكن وضع العلب بشكل مستقر؟
هل يمكن تحديد مواقع البالتات بدقة؟
هل يسهل على الموظفين أخذ المواد؟
هل يؤثر الإطار على أجهزة الاستشعار؟
هل مركز الثقل مستقر؟
هل تتطابق مواضع الفتحات؟
هل يمكن ضبط الارتفاع بشكل مناسب؟
هل يمكن تعديل الهيكل لاحقًا؟
هل من السهل استبدال الملحقات؟
هل هيكل النظام سهل الصيانة؟

هذه التفاصيل ليست لافتة للنظر، لكنها تحدد ما إذا كان النظام سهل الاستخدام فعليًّا أم لا.

يمكن للروبوت المتنقّل نقل المواد تلقائيًّا.

يسمح هيكل علوي مُصمَّم جيدًا من ملفات الألومنيوم بنقل المواد بشكلٍ مناسبٍ وتثبيتها ونقلها وتسليمها.

وعندما يعمل هذان العنصران معًا، يشكّلان حلًّا متنقّلًا للمناولة يمكنه بالفعل خدمة الموقع.



الخلاصة: الأتمتة ليست جهازًا منعزلًا، بل هي نظام هيكلي يمكن تنفيذه في الموقع.

سيزداد استخدام الروبوتات الصناعية المتنقّلة، والمركبات المُوجَّهة تلقائيًّا (AGVs)، والروبوتات المتنقّلة المستقلة (AMRs) على نحوٍ متزايد.

ولكن بالنسبة إلى العديد من المصانع، فإن أول مشكلة يجب حلُّها ليست فقط «أي روبوت ينبغي شراؤه؟».

بل هي:

كيف يجب نقل المواد؟
كيف يجب توصيل الهيكل؟
كيف يجب أن يتصل بالمحطات العاملة؟
كيف يجب على الموظفين تحميل المواد وتفريغها؟
كيف يمكن تعديله لاحقًا؟
كيف يمكن ضمان السلامة؟

غالبًا ما تتطلب هذه الأسئلة هيكلًا واضحًا وموثوقًا وقابلًا للتعديل مصنوعًا من ملفات الألومنيوم.

ستواصل شركة هينغدونغ للألومنيوم تقديم الدعم الهيكلي الوحدوي للعملاء من خلال ملفات الألومنيوم الصناعية، واكسسوارات الملفات، والتشطيبات المخصصة، وخدمات الدعم الهيكلي، بما في ذلك الهياكل المثبتة علويًّا الخاصة بالمناولة المتحركة، وأطر نقل المواد، ومنصات العمل، والرفوف، والعربات القابلة للانقلاب، وأطر الناقلات.

الروبوت المتنقل مسؤول عن الحركة.

هيكل ملفات الألومنيوم مسؤول عن جعل المواد تتحرك بطريقة مستقرة ومعقولة وكفؤة.
